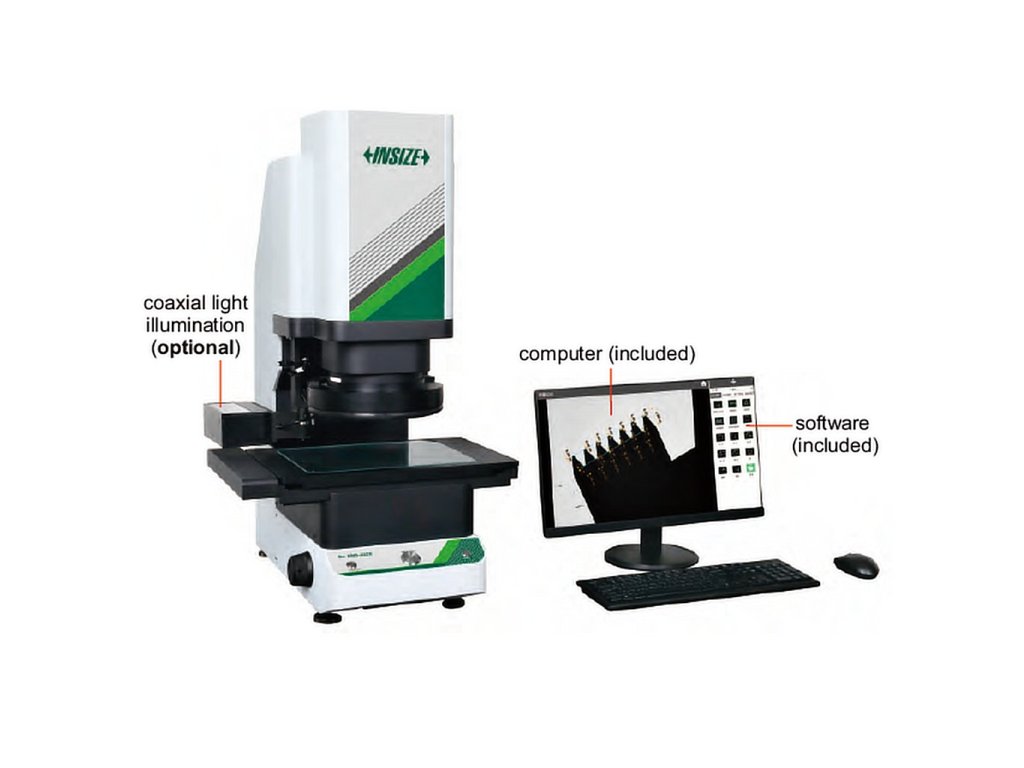

Großes schnelles optisches Messgerät mit Schiebetisch, INSIZE QMS-A450
Schnelles und genaues optisches Messgerät QMS-A450 von INSIZE mit einem großen Messbereich von 500x400 mm und einem leistungsstarken bi-telezentrischen Objektiv für die Maschinenmessung. Inklusive telezentrischer Beleuchtung, Computers und Software.
Kategorie: | Auf Anfrage |
---|---|
Serie: | QMS-A |
Optisches System: | BI-Telezentrisch |
Artikelnummer: | QMS-A450 |
- Schiebetisch
- Sofortige Messung von einem oder mehreren Objekten gleichzeitig
- Das Messobjekt kann beliebig innerhalb des Messbereichs platziert werden
- Fokussiert und misst automatisch
- Es muss auf dem Boden stehen
Technische Spezifikation
Optisches System
- Bi-Telezentrisches Objektiv mit geringer Störung gewährleistet eine genaue und unverzerrte Messung von Objekten dank der auf unendlich eingestellten Eintritts- und Austrittspupille
- Es bietet eine viel bessere Bildqualität als ein objektseitige-telezentrisches Objektiv
- Zeigt ein paralleles Bild des Objekts an, d. h. es ist nicht perspektivisch verzerrt, daher kann es auch Objekte anzeigen und genau messen, die irgendwo auf der Messfläche platziert sind
- Eine der genauesten Maschinenmessmethoden überhaupt
Angezeigtes Feld
- Breites - 500 x 400 mm
- Kleines - 430 x 350 mm
Messgenauigkeit
- Im breiten Anzeigefeld (500x400 mm)
- Ohne Zusammenfügen des Bildes
- ± 3 µm (bei 73x49 mm und 20°C±1°C)
- Mit Zusammenfügen des Bildes
- ± (5+0,02L) µm (bei 450x360 mm, 20°C±1°C)
- Ohne Zusammenfügen des Bildes
- Im kleinen Anzeigefeld (430x350 mm)
- Ohne Zusammenfügen des Bildes
- ± 1 µm (bei 16x12 mm und 20°C±1°C)
- Mit Zusammenfügen des Bildes
- ± (3+0,02L) µm (bei 387x315 mm, 20°C±1°C)
- Ohne Zusammenfügen des Bildes
Wiederholbarkeit
- Im breiten Anzeigefeld (150x110 mm)
- Ohne Zusammenfügen des Bildes
- ± 1 µm
- Mit Zusammenfügen des Bildes
- ± 2 µm
- Ohne Zusammenfügen des Bildes
- Im kleinen Anzeigefeld (50x35 mm)
- Ohne Zusammenfügen des Bildes
- ± 0,5 µm
- Mit Zusammenfügen des Bildes
- ± 1,5 µm
- Ohne Zusammenfügen des Bildes
Beleuchtung
- Untere Beleuchtung
- Telezentrisch, grünes Licht
- Ringbeleuchtung
- 4-Zonen weißes kreisförmiges Licht - hoch (gerichtet), grünes Licht - niedrig (elektrisches)
- Koaxiallicht (optional)
- Vertikales, weißes Licht
Max. Gewicht des gemessenen Objekts
- 25 kg
Messgeschwindigkeit (ohne Bildspleißung und Änderung der Beleuchtung)
- <2s
Typ des Messens
- 2D-Messung
Umfeld
- Temperatur
- 20°C±2°C
- Relative Luftfeuchtigkeit
- 30-80%
- Vibrationen
- < 0,002 g, Frequenz niedriger als 15 Hz
Stromversorgung
- 220 V, 50 Hz, 1200 W
Maße
- 1060 x 824 x 1818 mm
Gewicht
- 800 Kg
Software
- Es misst automatisch Längen, Durchmesser von Sack- und Durchgangslöchern, Radien, Gewinde, Winkel und Formtoleranzen in einem Moment.
- Das Messergebnis wird automatisch gespeichert
- Automatische Auswertung, Zählung von Gut- und Ausschussstücken, hochentwickelte statistische Auswertung der Messdaten für beliebige Zeiträume.
- Es ist möglich X-Teile gleichzeitig zu messen, die auf die Arbeitsfläche passen, und dadurch eine schnelle Sortierung der Produktion in Gut/Ausschuss-Messungen mit einer eindeutigen grafischen Darstellung zu erhalten.

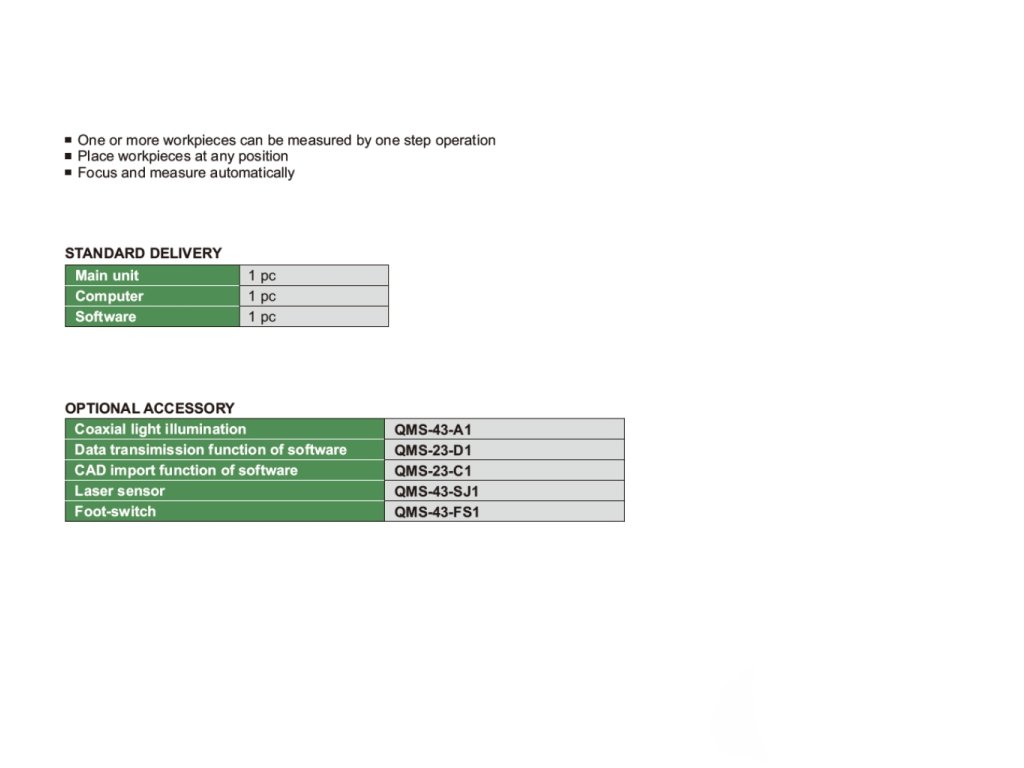

Die Lieferung umfasst:
- 1 St. Schnelles optisches Messgerät INSIZE QMS-A450 mit Schiebetisch
- 1 St. Computer + Software
Optionales Zubehör:
- Koaxialbeleuchtung INSIZE QMS-43-A1
- Software zum Datenimport aus AutoCad, INSIZE QMS-23-C1
- Software zum Datenexport in AutoCad, INSIZE QMS-23-D1
- Lasersensor für Messgeräte mit bi-telezentrischem Objektiv, INSIZE QMS-43-SJ1
- Fußschalter INSIZE QMS-43-FS1
Kundendienstpaket *
- Professionelle Installation
- Komplette Einstellung für den Betrieb
- Bedienerschulung
* Preise für Serviceleistungen sind nicht im Preis des 3D-Messgeräts enthalten. Kontaktieren Sie uns für den genauen Preis der Dienstleistungen
