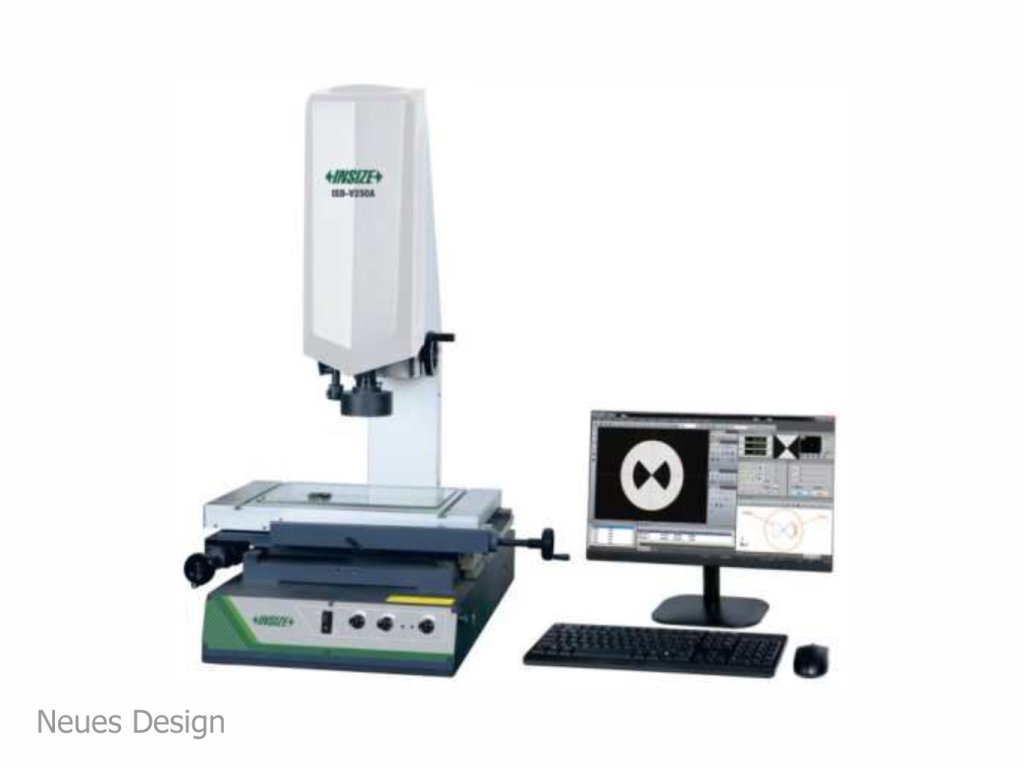

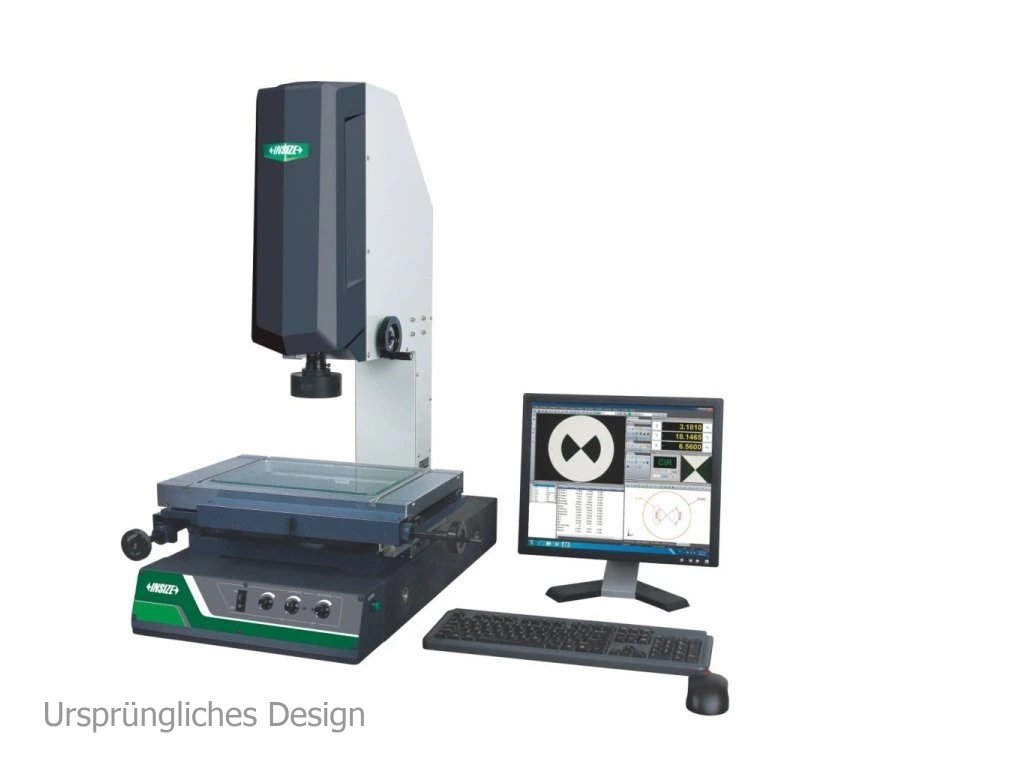

Optisches Messgerät Vision INSIZE ISD-V150A

Technische Informationen

• Handgeführtes Kameramikroskop mit 33- bis 195-facher Vergrößerung
• Mit Kantenerkennung, Profil, Fokusanzeige, Messung von Koordinaten, Längen, Flächen, Abständen oder Konturabtastung
• Obere LED-Ringbeleuchtung, untere Kontur-LED-Beleuchtung
• Ein Computer und professionelle Software sind enthalten

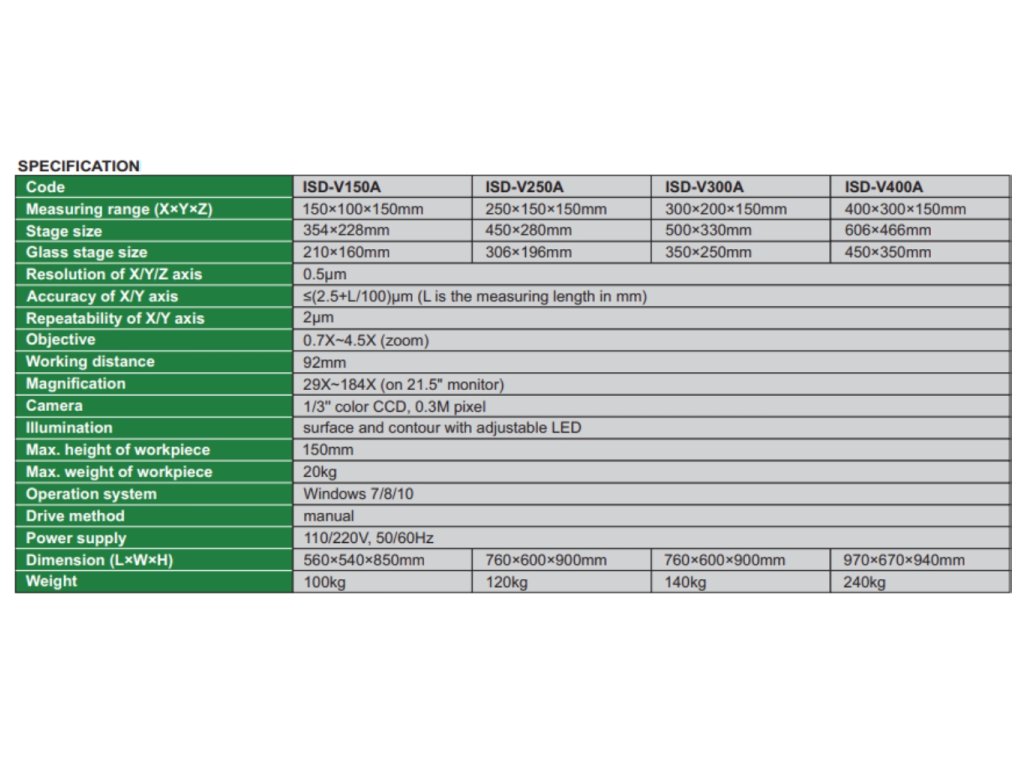

Achsen

• X = 150 mm
• Y = 100 mm
• Z = 150 mm

Tischgröße

• 354 x 228 mm

Glastischgröße

• 210 x 160 mm

Auflösung der X-/Y-/Z-Achse

• 0,5 um

Genauigkeit der X-/Y-/Z-Achse

• ≤ (3,5 + L/ 100) μ m (L ist die Messlänge in mm)

Wiederholbarkeit der X-/Y-/Z-Achse

• 2 µm

Objektiv

• 0,7- bis 4,5-fach (Zoom)

Arbeitsabstand

• 92 mm

Vergrößerung

• 33X~195X (19"-Monitor)

Kamera

• 1/3" Farb-CCD, 0,3 Megapixel

Beleuchtung

• Auflicht- und Durchlichtbeleuchtung mit regelbarer LED

 Max. Höhe des Werkstückes

• 150 mm

Max. Gewicht des gemessenen Werkstückes

• 20 kg

Achsbewegung

• manuell

Stromversorgung

• 110/220 V , 50/ 60 Hz

Gewicht und Abmessungen ( LxBxH )

• 100 kg, 560 x 540 x 850 mm

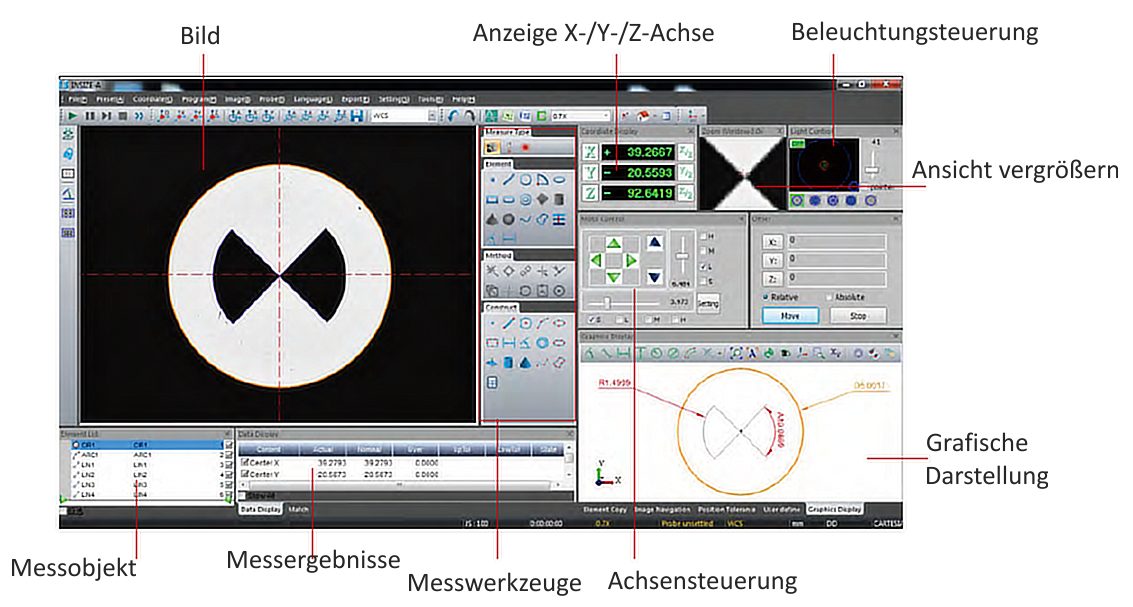

Messsoftware

Betriebssystem

• Windows 7/8/10

Messsystem für das Betriebssystem Windows 7/10 mit Funktionen wie Fokusassistent und Steuerung von Hilfslicht. Es bietet mehrere Methoden der Bildmessung: intelligente automatische Kantenerkennung, Auswahl der Punkte - Bereich/mehrere Teile; mit der Maus, benachbarte Punkte, mit dem Fadenkreuz, Punktzoom, vergleichende Auswahl, Punkt von der Kante/Kontur usw.. Es unterstützt Scannen, Bildnavigation, Benutzereinstellungen, Pixelkalibrierung und andere Funktionen. Bild- und Messtastermessungen können synchronisiert werden. Daten können nach Excel, Word, SPC und Messelemente in das Dxf-Format exportiert werden.

Funktionen

• Grundelemente: Kreis, Linie, Radius, Ebene, Zylinder, Kegel usw.
• Fortgeschrittenere geometrische Funktionen: Positionstoleranz, Ebenheit, Geradlinigkeit, Konzentrizität usw.

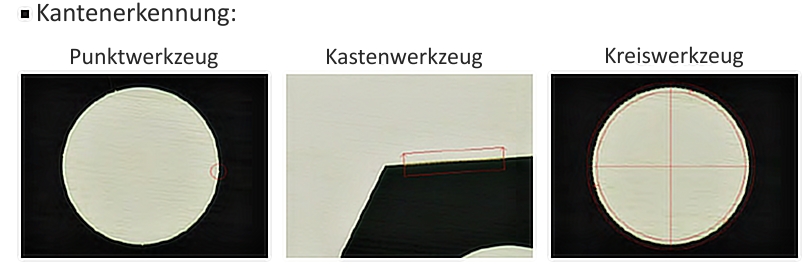

Automatische Kanten- und Profilerkennung

• VISION erkennt automatisch Kanten, wertet dann automatisch aus, ohne eventuellen Bedienerfehler

Erstellen von Messprogrammen

• Arbeitsmodus „zeig und wiederhol“  Das Programm kann im halbautomatischen Modus gestartet werden. Der Bediener bewegt die Maschine mithilfe der Schlingen,  die Kantenerkennung erfolgt automatisch.

Messung von Dimensionen

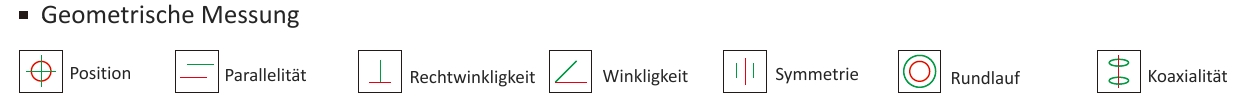

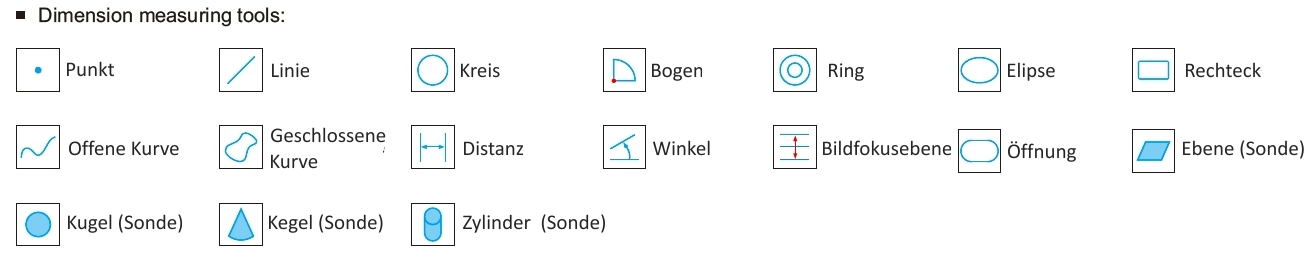

Geometrische Messung

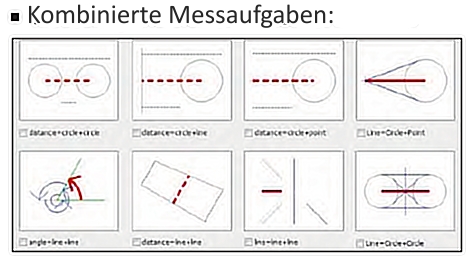

Messmethoden und Elementkonstruktionen

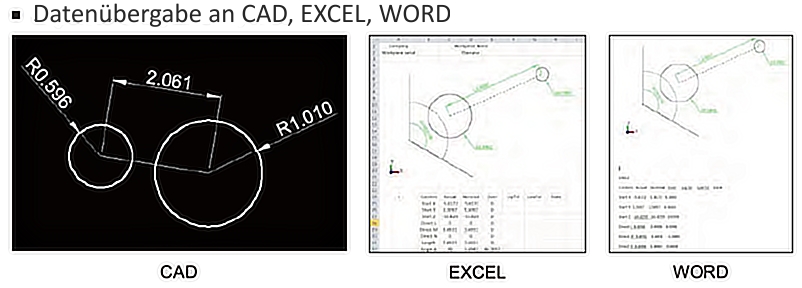

Export nach CAD, EXCEL und WORD

Kantenscannen

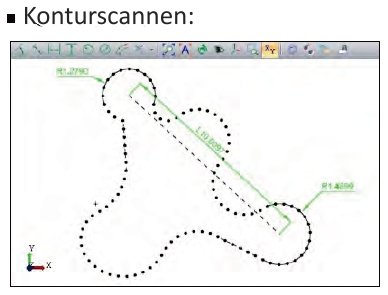

Konturscannen

 Profilscannen

CAD-Messung

• Software misst automatisch nach dem Importieren der Daten aus CAD und Einstellen des Datums und des Koordinatensystems


CAD-Vergleichung

•  Nach dem Importieren der Daten aus CAD und nach dem Einstellen des Datums kann das reale Bild des Teils mit der CAD-Zeichnung verglichen werden

Liste der Funktionen und Eigenschaften

• Es wertet die Koordinaten oder Position einzelner Elemente aus und dann können einzelne Distanzen beliebig kombiniert werden
• Misst Länge, Geradheit, Winkel und Startpunkte einer Linie
• Es misst die Koordinaten des Mittelpunkts, Durchmesser, Radius und der Rundheit von Kreisen - inklusive Grafikausgabe
• Misst den Abstand zwischen zwei Elementen
• Misst Durchmesser, Radius, Winkel, Radiusrundheit
• Misst den Winkel in einem gegebenen Satz von Elementen
• Bewertet geometrische Größen wie: Konzentrizität, Koaxialität, Symmetrie, Position, Rechtwinkligkeit, Parallelität und andere.
• Die Software bietet sowohl eine automatische als auch eine manuelle Kantenerkennung an
• Jedes Programmelement (Linie, Kreis, Radius, ...) kann seine eigene Lichteinstellungen haben Damit können Sie ideale Bedingungen für einen automatischen Ablauf des Messprograms sicherstellen.
• Export der Daten an CSV, Excel, Word, CAD
• Auch Berechnungsfunktionen können in das Programm integriert werden
• Möglichkeit, Makros für eine beschleunigte Programmierung zu erstellen

Die Lieferung umfasst:

• 1 St. Bildverarbeitungsgerät Vision INSIZE ISD-V150A
• 1 St. Computer
• Messsoftware
• Kalibrierstück (Glassplatte)
• Befestigungsstoff
• 1 St. Fußschalter
• Staubschutzhaube

Optionales Zubehör

• 0,5-fach Zusatzobjektiv – ISD-V-O05X
• 2-fach Zusatzobjektiv – ISD-V-OB2X
• Messtaster ISD-V-PROBE
• Software 7313-OFFICE

+ Dienstleistungspaket*

"Professionelle Installation

"Vollständige Einrichtung für den Betrieb

"Bedienerschulung

* Die Preise für Dienstleistungen sind nicht im Preis des Härteprüfers enthalten. Bitte kontaktieren Sie uns für den genauen Preis der Dienstleistungen.
