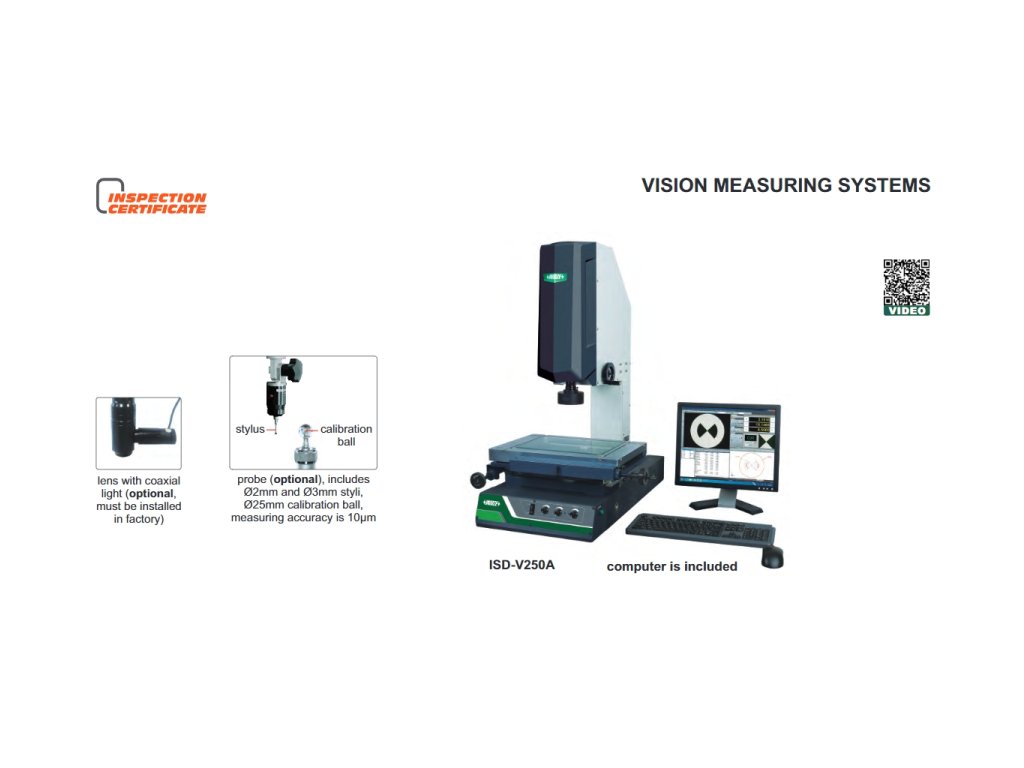

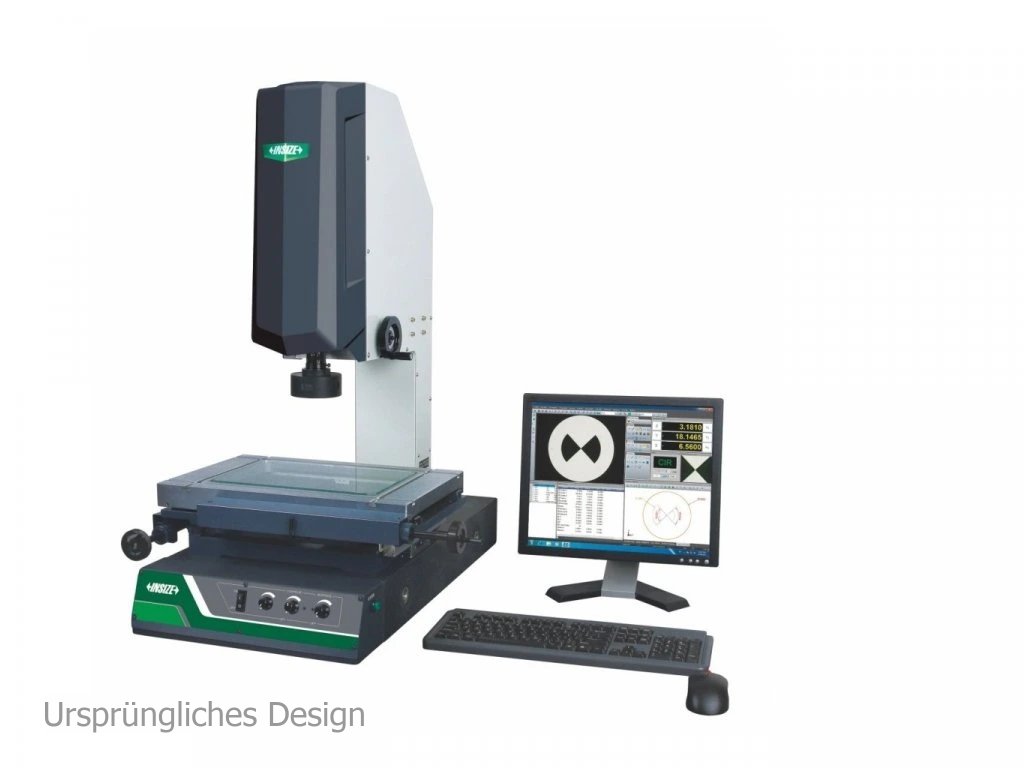

Optisches Messgerät Vision INSIZE ISD-V250A

Professionelles Messsystem INSIZE mit 33x~195x fache Vergrößerung, mit Achsen X=250mm, Y=150mm, Z=150mm, Gesamtfläche 450x280 mm, Glastischgröße 306x196 mm, Software und Computer.

Lieferung bis:
12.12.2024
Im Zentrallager des Herstellers
Artikelnummer: ISD-V250A
Marke: INSIZE
999 999 € 1 199 998,80 € inkl. MwSt.
Kategorie: Auf Anfrage
Max. Messbereich: bis 250 mm
Serie: ISD-V
Artikelnummer: ISD-V250A

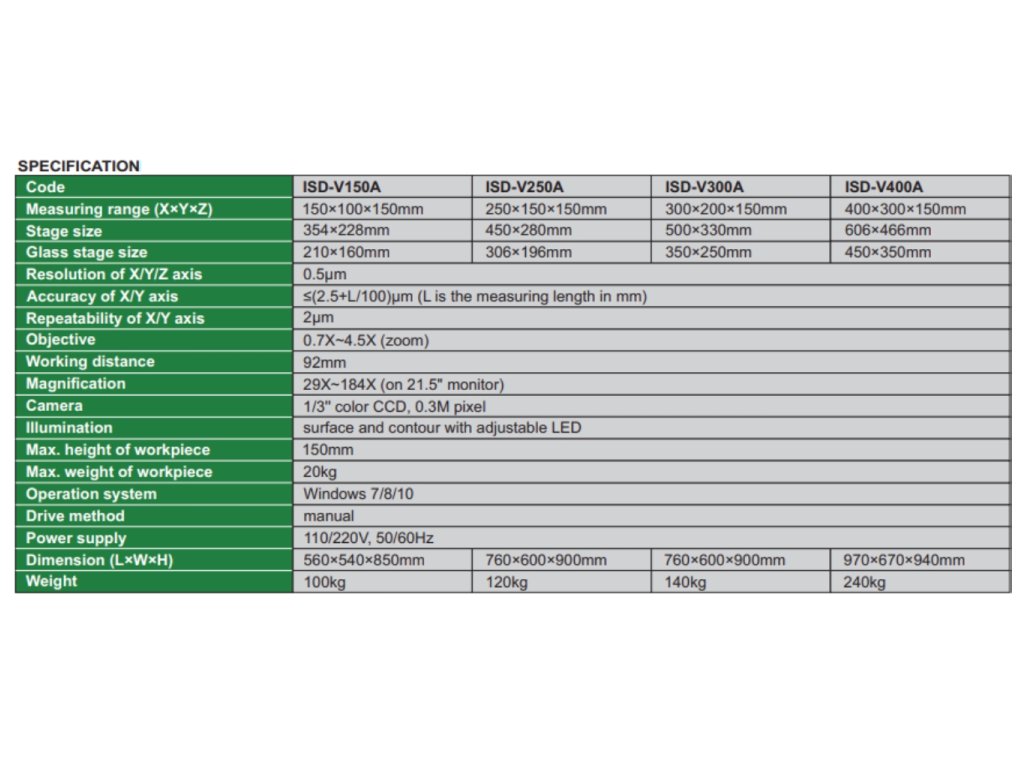

Technische Informationen

  • Handgeführtes Kameramikroskop mit 33- bis 195-facher Vergrößerung
  • Mit Kantenerkennung, Profil, Fokusanzeige, Messung von Koordinaten, Längen, Flächen, Abständen oder Konturabtastung
  • Obere LED-Ringbeleuchtung, untere Kontur-LED-Beleuchtung und koaxiale Beleuchtung
  • Ein Computer und professionelle Software sind enthalten

Achsen

  • X = 250 mm
  • Y = 150 mm
  • Z = 150 mm

Tischgröße

  • 450 x 280 mm

Glastischgröße

  • 306 x 196 mm

Auflösung der X-/Y-/Z-Achse

  • 0,5 µm

Genauigkeit der X-/Y-/Z-Achse

  • ≤ (3,5 + L/ 100) μm (L ist die Messlänge in mm)

Wiederholbarkeit der X-/Y-/Z-Achse

  • 2 µm

Objektiv

  • 0,7-fach bis 4,5-fach (Zoom)

Arbeitsabstand

  • 92 mm

Vergrößerung

  • 33-fach~195-fach (19"-Monitor)

Kamera

  • 1/3" Farb-CCD, 0,3 Megapixel

Beleuchtung

  • Auflicht- und Durchlichtbeleuchtung mit regelbarer LED

 Max. Höhe des Werkstückes

  • 150 mm

Max. Gewicht des gemessenen Werkstückes

  • 20 kg

Achsbewegung

  • manuell

Stromversorgung

  • 110/220 V , 50/ 60 Hz

Gewicht und Abmessungen ( LxBxH )

  • 120 kg, 760 x 600 x 900 mm

Messsoftware

Betriebssystem

  • Windows 7/8/10

1_CNCA_uebersicht



Messsystem für das Betriebssystem Windows 7/10 mit Funktionen wie Fokusassistent und Steuerung von Hilfslicht. Es bietet mehrere Methoden der Bildmessung: intelligente automatische Kantenerkennung, Auswahl der Punkte - Bereich/mehrere Teile; mit der Maus, benachbarte Punkte, mit dem Fadenkreuz, Punktzoom, vergleichende Auswahl, Punkt von der Kante/Kontur usw.. Es unterstützt Scannen, Bildnavigation, Benutzereinstellungen, Pixelkalibrierung und andere Funktionen. Bild- und Messtastermessungen können synchronisiert werden. Daten können nach Excel, Word, SPC und Messelemente in das Dxf-Format exportiert werden.



Funktionen

  • Grundelemente: Kreis, Gerade, Radius, Ebene, Zylinder, Kegel usw.
  • Fortgeschrittenere geometrische Funktionen: Positionstoleranz, Ebenheit, Geradlinigkeit, Konzentrizität usw.

Automatische Kanten- und Profilerkennung

  • VISION erkennt automatisch Kanten, wertet dann automatisch aus, ohne eventuellen Bedienerfehler

Erstellen von Messprogrammen

  • Arbeitsmodus „zeig und wiederhol“  Das Programm kann im halbautomatischen Modus gestartet werden. Der Bediener bewegt die Maschine mithilfe der Schlingen, die Kantenerkennung erfolgt automatisch.

Messung von Dimensionen

2_CNCA_messung von dimensionen



Geometrische Messung

3_CNCA_geometrische_messung

Messmethoden und Elementkonstruktionen

4_CNCA_kombinierte_messaufgaben

Export nach CAD, EXCEL und WORD

5_CNCA_Datenuebergabe

Kantenscannen

6_CNCA_kantenerkennung

Konturscannen

7_CNCA_konturscannen

 Profilscannen

8_CNCA_profilscannen

CAD-Messung

  • Software misst automatisch nach dem Importieren der Daten aus CAD und Einstellen des Datums und des Koordinatensystems

9_CNCA_cad_messung



CAD-Vergleichung

  •  Nach dem Importieren der Daten aus CAD und nach dem Einstellen des Datums kann das reale Bild des Teils mit der CAD-Zeichnung verglichen werden

CAD_porovnavani_Vision_MBCALIBR_INSIZE



Liste der Funktionen und Eigenschaften

  • Es wertet die Koordinaten oder Position einzelner Elemente aus und dann können einzelne Distanzen beliebig kombiniert werden
  • Misst Länge, Geradheit, Winkel und Startpunkte einer Linie
  • Es misst die Koordinaten des Mittelpunkts, Durchmesser, Radius und der Rundheit von Kreisen - inklusive Grafikausgabe
  • Misst den Abstand zwischen zwei Elementen
  • Misst Durchmesser, Radius, Winkel, Radiusrundheit
  • Misst den Winkel in einem gegebenen Satz von Elementen
  • Bewertet geometrische Größen wie: Konzentrizität, Koaxialität, Symmetrie, Position, Rechtwinkligkeit, Parallelität und andere
  • Die Software bietet sowohl eine automatische als auch eine manuelle Kantenerkennung an
  • Jedes Programmelement (Linie, Kreis, Radius, ...) kann seine eigene Lichteinstellungen haben Damit können Sie ideale Bedingungen für einen automatischen Ablauf des Messprograms sicherstellen.
  • Export der Daten an CSV, Excel, Word, CAD
  • Auch Berechnungsfunktionen können in das Programm integriert werden
  • Möglichkeit, Makros für eine beschleunigte Programmierung zu erstellen




Die Lieferung umfasst:

  • 1 St. Bildverarbeitungsgerät Vision INSIZE ISD-V150A
  • 1 St. Computer
  • Messsoftware-CD
  • Kalibrierstück (Glassplatte)
  • 1 St. Fußschalter
  • Staubschutzhaube




Optionales Zubehör

  • 0,5-fach Zusatzobjektiv – ISD-V-O05X
  • 2-fach Zusatzobjektiv – ISD-V-OB2X
  • Messtaster ISD-V-PROBE
  • Software 7313-OFFICE






+ Dienstleistungspaket*

"Professionelle Installation

"Vollständige Einrichtung für den Betrieb

"Bedienerschulung



* Die Preise für Dienstleistungen sind nicht im Preis des Härteprüfers enthalten. Bitte kontaktieren Sie uns für den genauen Preis der Dienstleistungen.
