Schnelles optisches Messgerät mit feststehendem Tisch, INSIZE QMS-A110_2

Innoviertes schnelles und genaues optisches Messgerät QMS-A110_2 von INSIZE, ohne Messtischverschiebung, mit einem Messbereich von 98x78 mm und einem leistungsstarken einfeld-telezentrischen  Objektiv für die Maschinenmessung. Inklusive telezentrischer Beleuchtung, Computers und Software.

Lieferung bis:
26.12.2024
Individuelle Lieferfrist
Artikelnummer: QMS-A110_2
Marke: INSIZE
999 999 € 1 199 998,80 € inkl. MwSt.
Kategorie: Auf Anfrage
Serie: QMS-A
Optisches System: Telezentrisch
Artikelnummer: QMS-A110_2

Technische Informationen

  • Innovierte Version – mehr Zubehör
  • Ideal für Kleinteile
  • Mit festem Tisch, d. h. ohne Notwendigkeit einer Bildverbindungsfunktion
  • Sofortige Messung von einem oder mehreren Werkstücken gleichzeitig
  • Das Messobjekt kann beliebig innerhalb des Messbereichs platziert werden
  • Fokussiert und misst vollautomatisch – Messen auf Knopfdruck

Optisches System

  • Einfeld-Telezentrisches Objektiv mit geringer Störung gewährleistet eine genaue und unverzerrte Messung von Objekten dank der auf unendlich eingestellten Eintrittspupille
  • Zeigt ein paralleles Bild des Objekts an, d. h. es ist nicht perspektivisch verzerrt, daher kann es auch Objekte anzeigen und genau messen, die irgendwo auf der Messfläche platziert sind
  • Eine der genauesten Maschinenmessmethoden überhaupt

Sichtfeldgröße

  • Einfeld-Telezentrisches Objektiv: 100x80mm, Ø 100 mm

Messbereich

  • 98 x 78 mm

Messgenauigkeit (innerhalb eines bestimmten Feldes, wenn Bedingungen erfüllt sind)

  • ± 3 µm (bei 80x64, 20°C ±1°C)

Wiederholbarkeit

  • ± 1 µm

Max. Gewicht des gemessenen Werkstückes

  • 5 kg

Messgeschwindigkeit (Teile innerhalb 1 Sichtfeld ohne Änderung der Beleuchtung)

  • <2s

Messdaten

  • 2D-Messung

Stromversorgung

  • 220 V, 50 Hz, 600 W

Beleuchtung

  • Durchlicht
    • Telezentrisch, grünes Licht
  • Auflichtbeleuchtung
    • Mehrfachwinkel, 4 Segmenten (elektrisch, weißes hohes LED-Licht , Flachwinkelbeleuchtung (elektrisch, grünes LED-Licht
  • Koaxial-Licht (optional)
    • Vertikales, weißes Licht

Umgebungsanforderungen

  • Betriebstemperaturbereich
    • 20°C±2°C
  • Relative Luftfeuchtigkeit
    • 30-80%
  • Vibrationen
    • < 0,002 g, Frequenz niedriger als 15 Hz

Abmessungen

  • 560 x 234 x 685 mm

Gewicht

  • 45 Kg

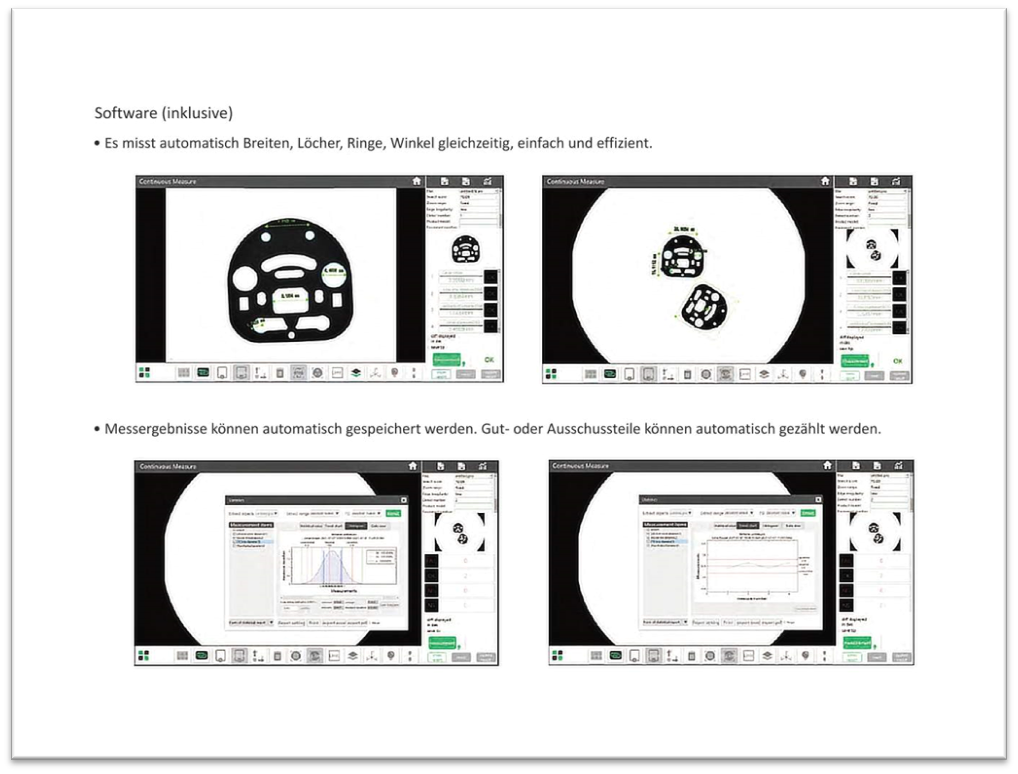

Software

  • Es misst automatisch Längen, Durchmesser von Sack- und Durchgangslöchern, Radien, Gewinde, Winkel und Formtoleranzen in einem Moment.
  • Das Messergebnis wird automatisch gespeichert
  • Automatische Auswertung, Zählung von Gut- und Ausschussstücken, hochentwickelte statistische Auswertung der Messdaten für beliebige Zeiträume.
  • Es ist möglich X-Teile gleichzeitig zu messen, die auf die Arbeitsfläche passen, und dadurch eine schnelle Sortierung der Produktion in Gut- und Ausschussteile mit einer eindeutigen grafischen Darstellung zu erhalten.




 Die Lieferung umfasst:

  • 1 St. Schnelles optisches Messgerät mit feststehendem Tisch, INSIZE QMS-A110_2
  • 1 St. Computer + Software

Optionales Zubehör:


 Kundendienstpaket *

  • Professionelle Installation
  • Komplette Einstellung für den Betrieb
  • Bedienerschulung



* Preise für Serviceleistungen sind nicht im Preis des 3D-Messgeräts enthalten. Kontaktieren Sie uns für den genauen Preis der Dienstleistungen
