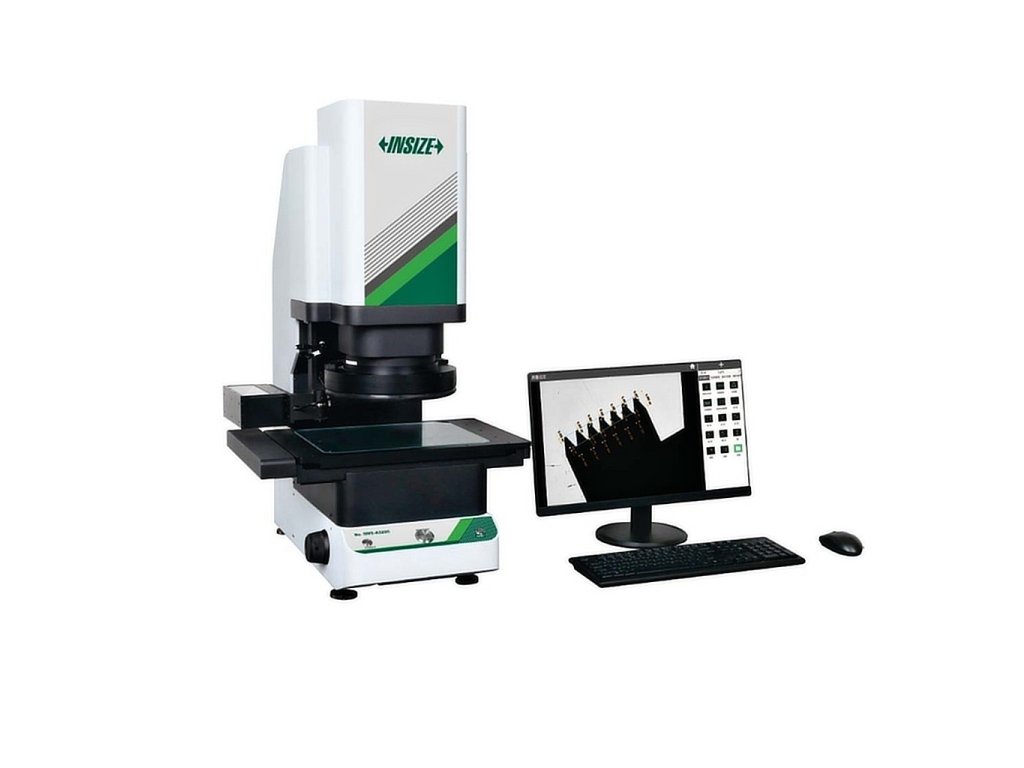

Schnelles optisches Messgerät mit Schiebetisch, INSIZE QMS-A320
Schnelles und genaues optisches Messgerät QMS-A320 von INSIZE, mit Messtischverschiebung, mit einem Messbereich von 300x210 mm und einem leistungsstarken bi-telezentrischen Objektiv für die Maschinenmessung. Inklusive telezentrischer Beleuchtung, Computers und Software.
Kategorie: | Auf Anfrage |
---|---|
Serie: | QMS-A |
Optisches System: | BI-Telezentrisch |
Artikelnummer: | QMS-A320 |
- Messtischverschiebung
- Sofortige Messung von einem oder mehreren Werkstücken gleichzeitig
- Das Messobjekt kann beliebig innerhalb des Messbereichs platziert werden
- Fokussiert und misst vollautomatisch – Messen auf Knopfdruck
Technische Spezifikation
Optisches System
- Zweifeld-Telezentrisches Objektiv mit geringer Verzerrung gewährleistet eine genaue und unverzerrte Messung von Objekten dank der auf unendlich eingestellten Eintritts- und Austrittspupille
- Es bietet eine viel bessere Bildqualität als ein einfeld-telezentrisches Objektiv
- Zeigt ein paralleles Bild des Objekts an, d. h. es ist nicht perspektivisch verzerrt, daher kann es auch Objekte anzeigen und genau messen, die irgendwo auf der Messfläche platziert sind
- Eine der genauesten Maschinenmessmethoden überhaupt
Objektiv
- Großes Sichtfeld – Ø 150 mm
- Kleines Sichtfeld – Ø 50 mm
Sichtfeldgrößen
- Groß - 150 x 110 mm
- Klein -50 x 35 mm
Messbereich
- Großes Sichtfeld (100x80 mm)
- 300 x 210 mm
- Kleines Sichtfeld (25x20 mm)
- 200 x 135 mm
Messgenauigkeit (innerhalb eines bestimmten Anzeigefeldes, wenn Bedingungen erfüllt sind)
- Großes Sichtfeld (150x110 mm)
- Ohne Messtischverschiebung
- ± 5 µm (bei 120x88 mm und 20°C±1°C)
- Mit Messtischverschiebung
- ± (7+0,02L) µm (bei 270x189 mm, 20°C±1°C, weniger als 2 kg)
- Ohne Messtischverschiebung
- Kleines Sichtfeld(50x35 mm)
- Ohne Messtischverschiebung
- ± 2 µm (bei 40x28 mm und 20°C±1°C)
- Mit Messtischverschiebung
- ± (4+0,02L) µm (bei 180x121 mm, 20°C±1°C und weniger als 2 kg)
- Ohne Messtischverschiebung
Wiederholbarkeit
- Großes Sichtfeld (150x110 mm)
- Ohne Messtischverschiebung
- ± 1 µm
- Mit Messtischverschiebung
- ± 2 µm
- Ohne Messtischverschiebung
- Kleines Sichtfeld (50x35 mm)
- Ohne Messtischverschiebung
- ± 0,5 µm
- Mit Messtischverschiebung
- ± 1,5 µm
- Ohne Messtischverschiebung
Max. Gewicht des gemessenen Werkstücks
- 5 kg
Messgeschwindigkeit (Teile innerhalb 1 Anzeigefeld ohne Änderung der Beleuchtung)
- <2s
Messdaten
- 2D-Messung
Stromversorgung
- 220 V, 50 Hz, 600 W
Beleuchtung
- Durchlicht
- Telezentrisch, grünes Licht
- Auflichtbeleuchtung
- Mehrfachwinkel, 4 Segmenten (elektrisch, weißes hohes LED-Licht , Flachwinkelbeleuchtung (elektrisch, grünes LED-Licht
- Koaxial-Licht (optional)
- Vertikales, weißes Licht
Umgebungsanforderungen
- Betriebstemperaturbereich
- 20°C±2°C
- Relative Luftfeuchtigkeit
- 30-80%
- Vibrationen
- < 0,002 g, Frequenz niedriger als 15 Hz
Abmessungen
- 669 x 510 x 883 mm
Gewicht
- 68 Kg
Software
- Es misst automatisch Längen, Durchmesser von Sack- und Durchgangslöchern, Radien, Gewinde, Winkel und Formtoleranzen in einem Moment.
- Das Messergebnis wird automatisch gespeichert
- Automatische Auswertung, Zählung von Gut- und Ausschussstücken, hochentwickelte statistische Auswertung der Messdaten für beliebige Zeiträume.
- Es ist möglich X-Teile gleichzeitig zu messen, die auf die Arbeitsfläche passen, und dadurch eine schnelle Sortierung der Produktionin Gut- und Ausschussteile mit einer eindeutigen grafischen Darstellung zu erhalten.

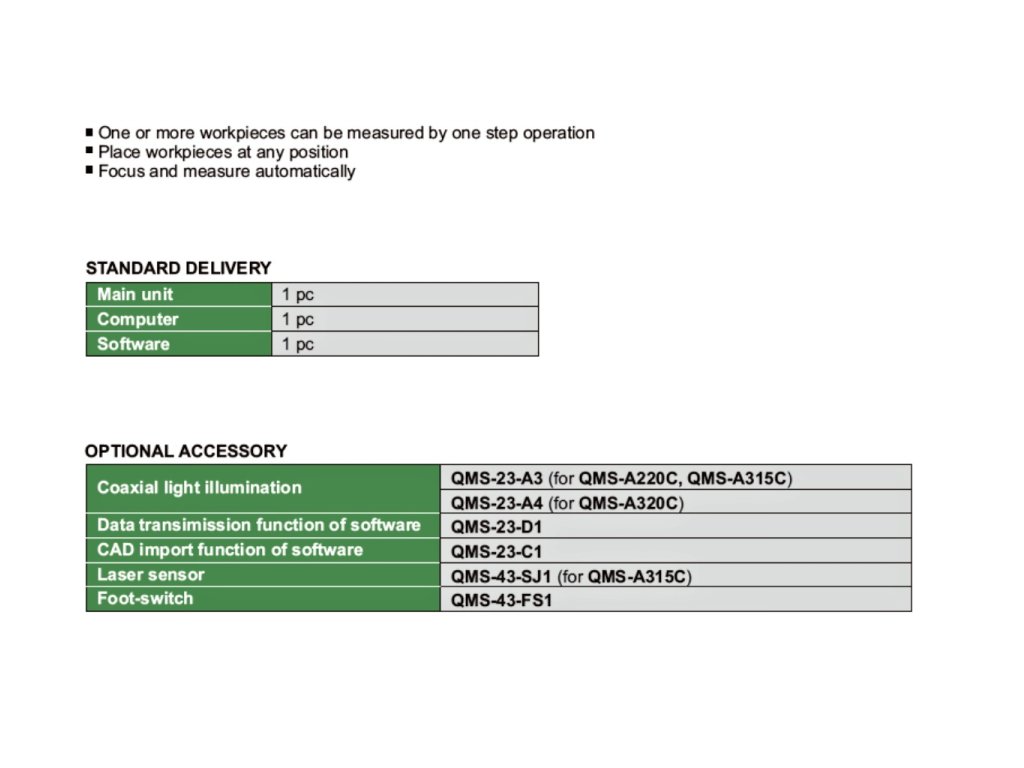

Die Lieferung umfasst:
- 1 St. Schnelles optisches Messgerät mit Messtischverschiebung, INSIZE QMS-A320
- 1 St. Computer + Software
Optionales Zubehör:
- Koaxialbeleuchtung INSIZE QMS-23-A4
- Software zum Datenimport aus AutoCad, INSIZE QMS-23-C1
- Software zum Datenexport in AutoCad, INSIZE QMS-23-D1
- Fußschalter INSIZE QMS-43-FS1
Kundendienstpaket *
- Professionelle Installation
- Komplette Einstellung für den Betrieb
- Bedienerschulung
* Preise für Serviceleistungen sind nicht im Preis des 3D-Messgeräts enthalten. Kontaktieren Sie uns für den genauen Preis der Dienstleistungen
