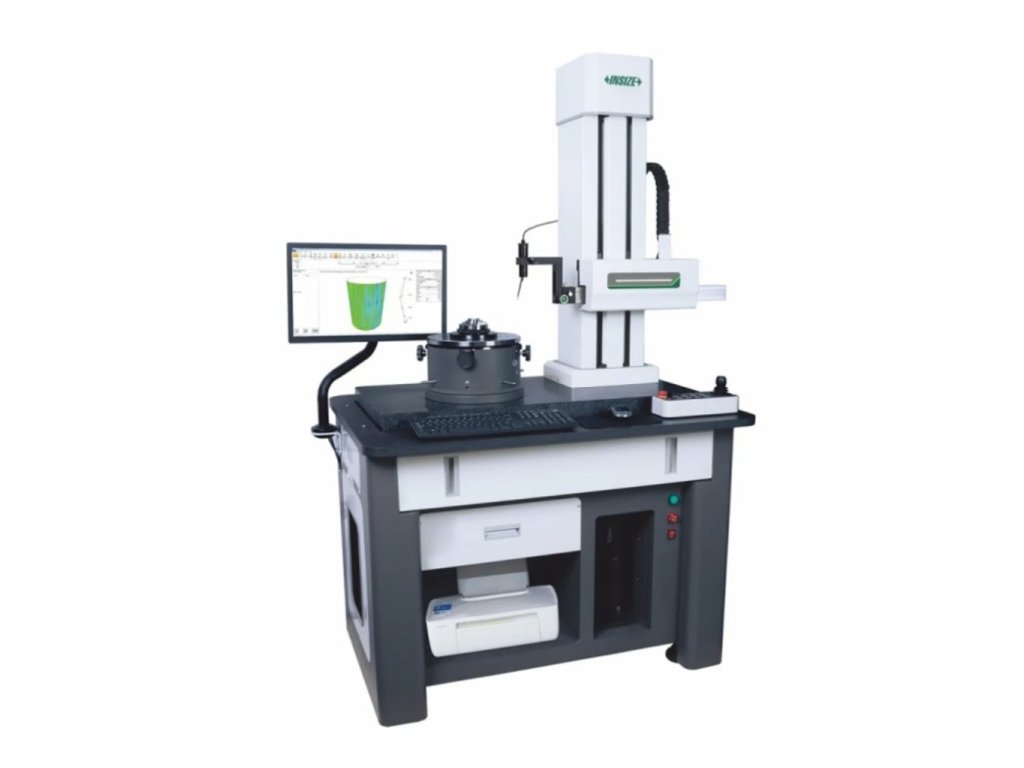

Zylindrizitätsmessendes Kreismessband INSIZE RCT-300

• Automatische Zentrierung und Nivellierung

Technische Informationen

Bewertet die folgenden Parameter:

• Modul der Zylindrizität
• Zylindrizität, radialer Vollweg, Koaxialität, Konizität, Radius
• Modul der Kreisförmigkeit
• Rundheit, Konzentrizität, radialer Einzelsprung, Wanddickendifferenz
• Modul der Ebenheit
• Geradheit, Parallelität, Orthogonalität
• Ebenheitsmodul für einen Querschnitt
• Ebenheit eines Querschnitts, axialer Einfachsprung, Rechtwinkligkeit, Parallelität
• Modul der Ebenheit mehrerer Querschnitte
• Ebenheit mehrerer Querschnitte, Parallelität, axialer Vollsprung, Rechtwinkligkeit
• Kommutator-Modul
• monolithischer Rückprall, Momentanrückprall, Intervalldifferential

Analytische Fähigkeiten

• Zylindrizitätsfunktion: 2-10 Abschnitte, 3 Methoden zur Bewertung
• Benchmarks für die Auswertung der Zylindrizität
• LSCY
• MZCY
• MICY
• MCCY
• OSCY
• Referenzkreise für die Bewertung der Kreisförmigkeit
• LSC
• MZC
• MIC
• MCC
• Messband
• 1-15 upr
• 1-50 upr
• 1-150 upr
• 1-250 upr
• 1-500 upr
• 15-100 upr
• 15-500 upr
• 2-15 upr
• 1-1500 upr
• kundenspezifisch
• Kerbmaß

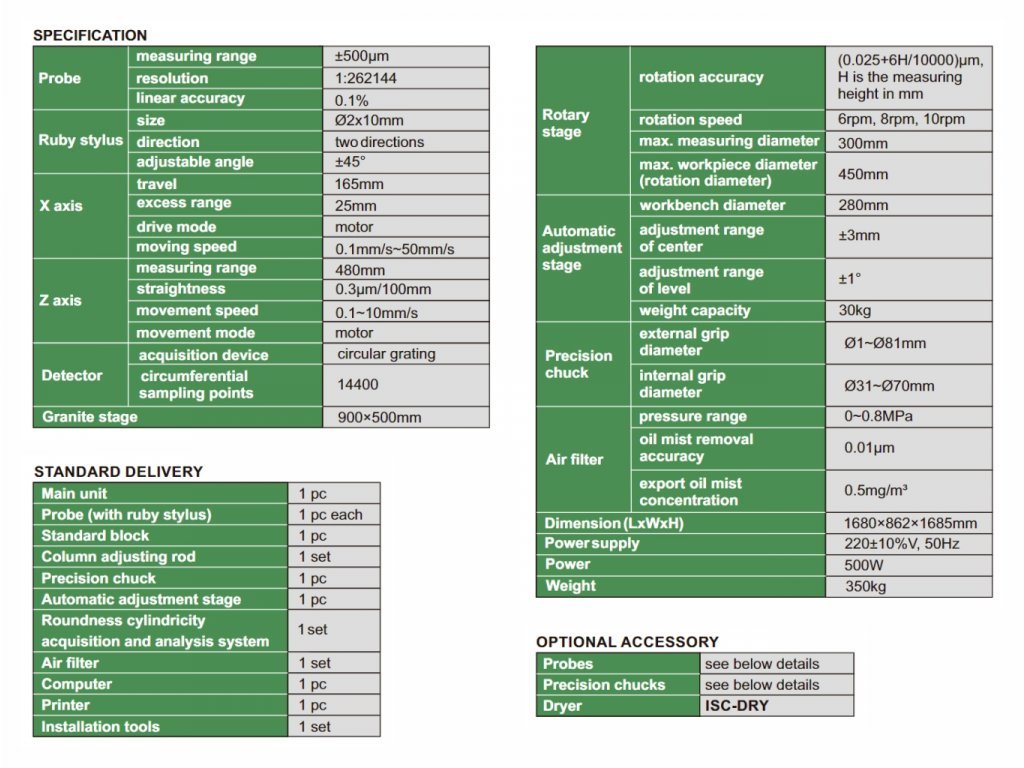

Detaillierte Spezifikation

Tastkopf

• Messbereich
• ±500 µm
• Auflösung
• 1:262144
• Lineare Genauigkeit
• 0,1 %

Ruby Sensing Touch

• Größe
• Ø2×10 mm
• Richtung
• Zwei Richtungen
• Anpassbarer Winkel
• ±45°

X-Achse

• Versatz
• 165 mm
• Übermäßiger Bereich
• 25 mm
• Steuerungen
• Motor
• Geschwindigkeit der Bewegung
• 0,1 mm/s~50 mm/s

Z-Achse

• Messbereich
• 480 mm
• Geradheit
• 0,3 µm/100 mm
• Geschwindigkeit der Bewegung
• 0,1 mm/s~10 mm/s
• Steuerung
• Motor

Detektor

• Erfassungsgeräte
• Kreisförmiges Gitter
• Perimeter-Probenahmestellen
• 14400

Größe der Granitplatte

• 900×500 mm

Drehtisch

• Genauigkeit der Drehung
• (0,025+6 H/10000) µm (H ist die Höhe in mm)
• Rotationsgeschwindigkeit
• 6 U/min
• 8 Umdrehungen pro Minute
• 10 Umdrehungen pro Minute
• Max. gemessener Durchmesser
• 300 mm
• Max. Teiledurchmesser (Drehdurchmesser)
• 450 mm

Automatische Zentrierung und Nivellierung

• Bereich der Zentrierung
• ±3 mm
• Bereich der Nivellierung
• ±1°
• Maximale Belastung
• 30 kg

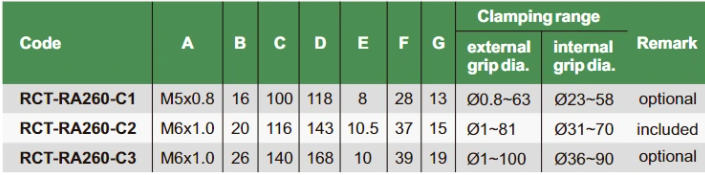

Präzisions-Spannfutter

• Außendurchmesser des Griffs
• Ø1~Ø81 mm
• Innendurchmesser des Griffs
• Ø31~Ø70 mm

Luftfilter

• Druckbereich
• 0~0.8 MPa
• Genauigkeit der Ölnebelentfernung
• 0,01 µm
• Exportkonzentration von Ölnebel
• 0,5 mg/m3

Abmessungen

• 1680×862×1685 mm

Stromzufuhr

• 220±10 % V, 50 Hz

Quelle

• 500 W

Gewicht

• 350 kg

Standard-Lieferung

• INSIZE RCT-300 Zylindrizitätsmesskreis
• Taster mit Rubintastsystem
• Kalibriernormal
• Säuleneinstellstangen
• Messschieber
• Automatischer Zentrier- und Nivelliertisch
• System zur Analyse von Rundheit und Zylindrizität
• Luftfilter
• Computer
• Drucker
• Werkzeuge für die Installation

Optionales Zubehör

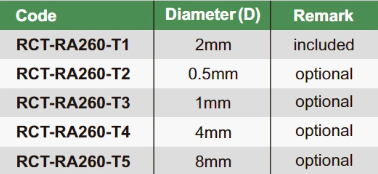

• Sonden

• Objektträger

• Trockner (ISC-DRY)

+ Wir empfehlen, das Servicepaket* zu bestellen.

»Fachgerechter Einbau

»Komplettes Einrichten für den Betrieb

»Bedienerschulung

*Die Servicepreise sind nicht im Produktpreis enthalten. Bitte kontaktieren Sie uns für den genauen Preis der Dienstleistungen.
