Mehrkanal-ZigBee-Empfänger mit Antenne, für bis zu 16 Messgeräte, USB-Anschluss, INSIZE 7315-2
ZigBee-Signalempfänger 7315-2, geeignet zur Verbindung mehrerer verschiedener Messgeräte mit angeschlossenen Sendern. Die Version mit Antenne ermöglicht den gleichzeitigen Anschluss von bis zu 16 Sendern, die Kommunikation erfolgt über einen virtuellen COM-Port, der Anschluss erfolgt über Standard-USB. Wird mit einem Excel-Plugin geliefert.
Kategorie: | Datenübertragung von Messschieber |
---|---|
Serie: | 7315 |
Artikelnummer: | 7315-2 |
Technische Informationen
Der Mehrkanalempfänger 7315-2 kann an bis zu sechzehn INSIZE-Messgeräte angeschlossen werden. Messgeräte können nach Belieben gewechselt werden, da jedem Messgerät ein eindeutiger ID-Code zugewiesen ist. Der mehrkanalige drahtlose ZigBee-Signalempfänger wird mit einer Lösung für das Excel-Programm geliefert, die eine voreingestellte Tabelle mit Spalten, je nach verwendetem Messmitteln und anderen Einstellungsmöglichkeiten, erstellen kann. Diese Lösung verwenden ist keine Bedingung, sondern eine Möglichkeit.
- Für Windows-Computer
- Es ist nötig ein Computertreiber und Software zu installieren
- Virtueller COM-Port /Tastaturemulation
- Mehrkanaliger ZigBee-Signalempfänger zur einfachen Aufzeichnung und Verwaltung von Messdaten
- Universell einsetzbar für alle Datensender der 7315-Serie von INSIZE
- Möglichkeit, bis zu sechzehn Messmittel gleichzeitig anzuschließen und deren Nachfolge aus der Ferne zu verwalten
- Zusammen mit dem Empfänger muss ein Sender angeschafft werden /je nach Messmittel/
Prinzip des ZigBee-Signalempfangs
Es ist erforderlich, einen drahtlosen ZigBee-Signalempfänger mit einem klassischen universellen USB 2.0-Anschluss zu verwenden (es sind jedoch auch USB-C-, Micro-USB- und Lightning-Endungen verfügbar). Den Empfänger, der die Größe eines kleinen Flash-Laufwerks hat, können Sie einfach in einen freien Steckplatz einstecken und die Signaldiode bestätigt, dass alles korrekt ist. Je nach Ihren Präferenzen können Sie zwischen einem Mehrkanal- oder einem Einkanal-Receiver wählen. Es hängt alles davon ab, wie viele Messmittel angeschlossen werden sollten:
- Ein Einkanalempfänger kann an ein Messgerät angeschlossen werden. Es ist keine Installation von Software erforderlich. Im Gegensatz zum Sender ist der Signalempfänger universell einsetzbar und kann daher mit allen INSIZE-Messgeräten mit der Möglichkeit der drahtlosen Datenübertragung verwendet werden.
- Mehrkanalempfänger mit unterschiedlichen Endungen können standardmäßig an sechs INSIZE-Messmittel angeschlossen werden, wir bieten jedoch auch einen Sechzehnkanalempfänger 7315-2 mit Antenne an. Messgeräte können nach Belieben geändert werden, da jedem Messgerät ein eindeutiger ID-Code zugewiesen ist.
- Standard-Mehrkanalempfänger 7315-6, 7315-7, 7315-8, 7315-9 verfügen über eine LED-Anzeige des aktiven Kanals.

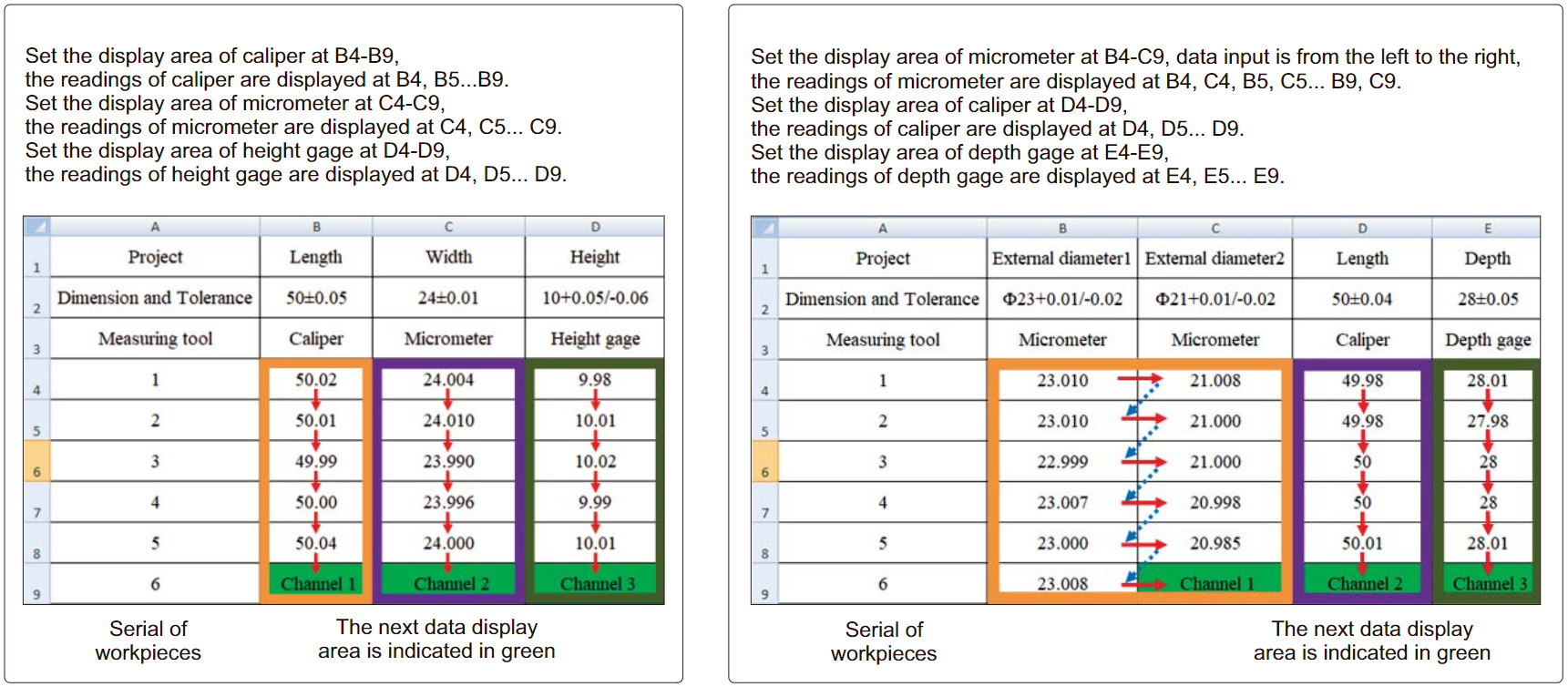

- Der Mehrkanalempfänger mit Antenne 7315-2 für drahtloses ZigBee-Signal wird mit einer Lösung für Excel-Programm geliefert, die eine voreingestellte Tabelle mit Spalten, je nach verwendetem Messmittel und anderen Einstellungsmöglichkeiten, erstellen kann. Diese Lösung verwenden ist keine Bedingung, sondern eine Möglichkeit.
Prinzip der ZigBee-Signalübertragung
Durch einfaches Anschließen vom Sender des drahtlosen ZigBee-Signals an das Messgerät wird die Übertragung aktiviert. Am Messgerät hängt nichts, der Sender kann fest angeschlossen werden (aber abkuppelnbar). Jedes Messmittel hat einen eindeutigen ID-Code, den es an den Empfänger sendet. Anhand dieses Codes erkennt die Software, von welchem Messmittel die Daten stammen. Daher ist es möglich, denselben Sender an verschiedene Messgeräte des gleichen Typs (Schiebelehren / Messschrauben/ Messuhren) anzuschließen.
Zusätzlich zur Signaldiode verfügt der Sender über eine einfach zu bedienende Übertragungstaste, durch deren Betätigung die aktuellen Messdaten sofort in das ausgewählte Programm übertragen werden.
ZigBee-Technologie
Das ZigBee-Kommunikationsprotokoll ist eine universelle Technologie zur Verbindung verschiedener Geräte nicht nur mit Computern, sondern auch mit Tablets und Mobiltelefonen, sofern der entsprechende Empfänger daran angeschlossen ist. Alles ist abwärtskompatibel, sodass mit der neuen Version kein Kauf neuer Empfänger, Sender und deren Erweiterungen erforderlich ist.
ZigBee kommuniziert überwiegend in der 2,4-GHz-Frequenz, was eine sehr geringe gegenseitige Beeinflussung mit modernem 5-GHz-WLAN und damit eine hohe Zuverlässigkeit gewährleistet. Die vom Hersteller garantierte Übertragungsreichweite beträgt 10/15 Meter (abhängig von den Bedingungen).
Aufgrund sehr geringen Energieverbrauchs wird diese Technologie nicht nur in der Produktion und Industrie, sondern auch im IoT und SmartHome eingesetzt und sorgt dort für eine sichere und störungsfreie Steuerung verschiedener Teile des Hauses, wie Beleuchtung, Steckdosen, Geräte, Sicherheitselemente und vieles mehr.
Eine solche drahtlose Datenübertragung ist um ein Vielfaches sparsamer als andere Kommunikationsprotokolle, was eine längere Batterielebensdauer, eine langsamere Batterieentladung oder einen geringeren Stromverbrauch aus dem -Stromnetz garantiert.
Stabilität
Aufgrund der geringen Menge an übertragenen Daten ist dieses gesamte Netzwerk sehr stabil, so dass es möglich ist, nach und nach eine größere Anzahl von Messmitteln an die Empfänger in einem Raum anzuschließen, ohne dass sie sich gegenseitig stören. Da kein Router erforderlich ist, ist die Datenübertragung nicht durch Geschwindigkeit und Bandbreite begrenzt.
Entwicklung
Derzeit sind führende Unternehmen aus dem Bereich Automatisierung wie Honeywell, ABB, Siemens, Omron und andere an der Entwicklung von ZigBee beteiligt.
Implementierung
INSIZE verwendet dieses zuverlässige Protokoll für Messschieber, Messschrauben, Messuhren, Tiefenmessgeräte, Dickenmessgeräte usw.
