Mehrkanal-ZigBee-Empfänger, für bis zu 6 Messgeräten, USB-C-Anschluss, INSIZE 7315-7

Drahtloser ZigBee-Signalempfänger 7315-7 zur Verbindung von mehreren verschiedenen Messgeräten mit angeschlossenen/integrierten Sender. Das einfache Design ermöglicht den gleichzeitigen Anschluss von bis zu 6 Sendern. Die Kommunikation erfolgt als Tastatursignal (HID), Daten können an jedes Textprogramm (Word, Textdatei, Excel etc.) gesendet werden, der Anschluss erfolgt über  Datenkabel USB-C.

Lieferung bis:
12.12.2024
Im Zentrallager des Herstellers
Artikelnummer: 7315-7
Marke: INSIZE
186 € 223,20 € inkl. MwSt.
Kategorie: Datenübertragung von Messschieber
Serie: 7315
Artikelnummer: 7315-7
Mehrkanal-ZigBee-Empfänger, für bis zu 6 Messgeräten, USB-C-Anschluss, INSIZE 7315-7
Neu

Technische Informationen

Der Mehrkanalempfänger 7315-7 kann an bis zu sechs INSIZE-Messgeräten angeschlossen werden. Jeder Kanal verfügt über eine eigene Anzeige am Gehäuse des Empfängers. Der Mehrkanalempfänger des drahtlosen ZigBee-Signals benötigt keine spezielle Software.

  • Für Computer und Mobiltelefone (mit USB-C)
  • HID-Tastatursignal/Tastaturemulation
  • Mehrkanaliger drahtloser ZigBee-Signalempfänger  zur einfachen Aufzeichnung und Verwaltung von Messdaten
  • Universell einsetzbar für alle Sender der Reihe 7315 von INSIZE
  • Möglichkeit, bis zu sechs Zähler gleichzeitig anzuschließen
  • Zusammen mit dem Empfänger muss  ein Sender angeschafft werden /je nach Messmittel/




Prinzip des ZigBee-Signalempfangs

Es ist erforderlich, einen drahtlosen ZigBee-Signalempfänger mit einem klassischen universellen USB 2.0-Anschluss zu verwenden (es sind jedoch auch USB-C-, Micro-USB- und Lightning-Endungen verfügbar). Den Empfänger, der die Größe eines kleinen Flash-Laufwerks hat, können Sie einfach in einen freien Steckplatz einstecken und die Signaldiode bestätigt, dass alles korrekt ist. Je nach Ihren Präferenzen können Sie zwischen einem Mehrkanal- oder einem Einkanal-Receiver wählen. Es hängt alles davon ab, wie viele Messmittel angeschlossen werden sollten:

  • Ein Einkanalempfänger kann an ein Messgerät angeschlossen werden. Es ist keine Installation von Software erforderlich. Im Gegensatz zum Sender ist der Signalempfänger universell einsetzbar und kann daher mit allen INSIZE-Messgeräten mit der Möglichkeit der drahtlosen Datenübertragung verwendet werden.
  • Mehrkanalempfänger mit unterschiedlichen Endungen können standardmäßig an sechs INSIZE-Messmittel angeschlossen werden, wir bieten jedoch auch einen Sechzehnkanalempfänger 7315-2 mit Antenne an. Messgeräte können nach Belieben geändert werden, da jedem Messgerät ein eindeutiger ID-Code zugewiesen ist.

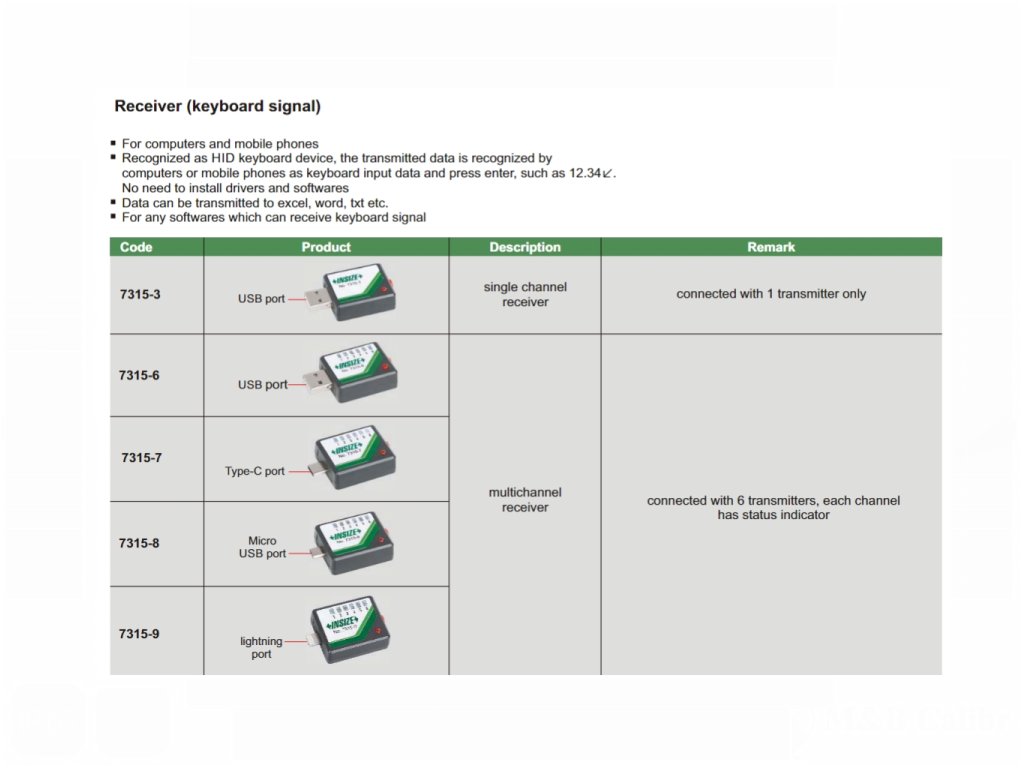

  • Standard-Mehrkanalempfänger 7315-6, 7315-7, 7315-8, 7315-9 verfügen über eine LED-Anzeige des aktiven Kanals.



  • Der Mehrkanalempfänger mit Antenne 7315-2 für drahtloses ZigBee-Signal wird mit einer Lösung für Excel-Programm geliefert, die eine voreingestellte Tabelle mit Spalten, je nach verwendetem Messmittel und anderen Einstellungsmöglichkeiten, erstellen kann. Diese Lösung verwenden ist keine Bedingung, sondern eine Möglichkeit.

Alle Messgeräte kommunizieren mit einem PC im Textformat – sie simulieren eine Tastatur. Daten können in jedem Programm gespeichert werden, in dem Buchstaben und Zahlen gespeichert werden können – Word, Excel, Textdateien verschiedener Formate. (Standardempfänger werden als HID angeschlossen, Mehrkanalempfänger mit Antenne werden als virtueller COM-Port angeschlossen).


Prinzip der ZigBee-Signalübertragung

Durch einfaches Anschließen vom Sender des drahtlosen ZigBee-Signals an das Messgerät wird die Übertragung aktiviert. Am Messgerät hängt nichts, der Sender kann fest angeschlossen werden (aber abkuppelnbar). Jedes Messmittel hat einen eindeutigen ID-Code, den es an den Empfänger sendet. Anhand dieses Codes erkennt die Software, von welchem ​​Messmittel die Daten stammen. Daher ist es möglich, denselben Sender an verschiedene Messgeräte des gleichen Typs (Schiebelehren / Messschrauben/ Messuhren) anzuschließen.

Zusätzlich zur Signaldiode verfügt der Sender über eine einfach zu bedienende Übertragungstaste, durch deren Betätigung die aktuellen Messdaten sofort in das ausgewählte Programm übertragen werden.


ZigBee-Technologie

Das ZigBee-Kommunikationsprotokoll ist eine universelle Technologie zur Verbindung verschiedener Geräte nicht nur mit Computern, sondern auch mit Tablets und Mobiltelefonen, sofern der entsprechende Empfänger daran angeschlossen ist. Alles ist abwärtskompatibel, sodass mit der neuen Version kein Kauf neuer Empfänger, Sender und deren Erweiterungen erforderlich ist.

ZigBee kommuniziert überwiegend in der 2,4-GHz-Frequenz, was eine sehr geringe gegenseitige Beeinflussung mit modernem 5-GHz-WLAN und damit eine hohe Zuverlässigkeit gewährleistet. Die vom Hersteller garantierte Übertragungsreichweite beträgt 10/15 Meter (abhängig von den Bedingungen).

Aufgrund sehr geringen Energieverbrauchs wird diese Technologie nicht nur in der Produktion und Industrie, sondern auch im IoT und SmartHome eingesetzt und sorgt dort für eine sichere und störungsfreie Steuerung verschiedener Teile des Hauses, wie Beleuchtung, Steckdosen, Geräte, Sicherheitselemente und vieles mehr.

Eine solche drahtlose Datenübertragung ist um ein Vielfaches sparsamer als andere Kommunikationsprotokolle, was eine längere Batterielebensdauer, eine langsamere Batterieentladung oder einen geringeren Stromverbrauch aus dem -Stromnetz garantiert.



Stabilität

Aufgrund der geringen Menge an übertragenen Daten ist dieses gesamte Netzwerk sehr stabil, so dass es möglich ist, nach und nach eine größere Anzahl von Messmitteln an die Empfänger in einem Raum anzuschließen, ohne dass sie sich gegenseitig stören. Da kein Router erforderlich ist, ist die Datenübertragung nicht durch Geschwindigkeit und Bandbreite begrenzt.

Entwicklung

Derzeit sind führende Unternehmen aus dem Bereich Automatisierung wie Honeywell, ABB, Siemens, Omron und andere an der Entwicklung von ZigBee beteiligt.

Implementierung

INSIZE verwendet dieses zuverlässige Protokoll für Messschieber, Messschrauben, Messuhren, Tiefenmessgeräte, Dickenmessgeräte usw.
