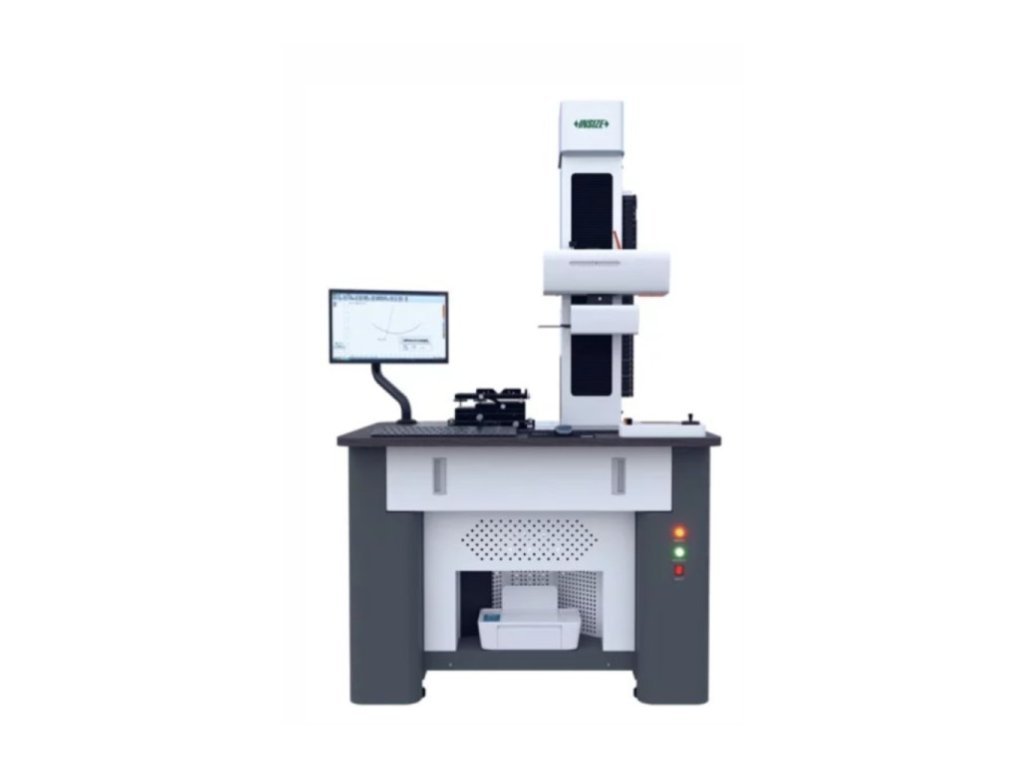

Kontur- und Rauheitsmessgerät SPM-5000 INSIZE
Das Kontur- und Rauheitsmessgerät SPM-5000 von INSIZE mit einer Fülle von Funktionen, einschließlich Software für Abstand, Rauheit, Profilabtastung und Qualifikation sowie Datenausgabe. Der Messbereich der X-Achse beträgt 0 bis 100 mm mit einer Auflösung von 0,2 μm und der Messbereich der Z-Achse beträgt ±10 mm mit einer Auflösung von 0,01 μm.
Kategorie: | Konturmessgeräte |
---|---|
Artikelnummer: | SPM-5000 |
- Rauheit, Welligkeit und Profilanalyse können mit einer einzigen Messung durchgeführt werden
- Alle Rauheits- und Welligkeitsparameter können gemessen werden
- Kann als automatisches Messsystem verwendet werden
- Luftkissen und Anti-Schock-System zur Reduzierung von Messabweichungen
- Freie Bearbeitung von Messprotokollen
Technische Informationen des Konturmessgeräts
X-Achse
- Messbereich
- 100 mm
- Auflösung der Achse
- 0,2 µm
- Verfahrgeschwindigkeit
- 0,05 - 50 mm/s
- Lineare Genauigkeit
- ±(0,8+│0,015H) µm (H ist die gemessene Länge in mm)
Z-Achse
- Messbereich
- ±10 mm
- Auflösung der Achse
- 0,01 µm
- Verfahrgeschwindigkeit
- 0,2 - 50 mm/s
- Lineare Genauigkeit
- ±(0,5+│0,08H) µm (H ist die gemessene Länge in mm)
Maximale Winkelabweichung
- ±1'
Genauigkeit der Bogenmessungen
- ±(1+R/12) μm (R ist eine Kalibrierungsperle von 2 bis 10 mm)
Geradheit
- 0,3 µm/100 mm
Einheiten der Messung
- mm/Zoll
Z-Achsen-Verschiebung
- 320 mm
Spannungsversorgung
- 220±5 % V, 50Hz
Abmessungen (LxBxH)
- 1700×820×1900 mm
Gewicht
- 500 kg
Technische Daten des Rauheitsmessgerätes
Rauheits-Parameter
- Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rskmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RΔa, RΔamax, RΔamin, RΔasd, RΔq, RΔqmax, RΔqmin, RΔqsd, Rk, Rpk, Rvk, Mr1, MR2, Rλa, Rλamax, Rλamin, Rλasd, Rλq, Rλqmax, Rλqmin, Rλqsd, Rδc, Rpc, Rmr
Parameter der Welligkeit
- Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wv, Wvmax, Wvmin, Wvsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkmin, Wkusd, WΔq, WΔqmax, WΔqmin, WΔqsd, Wδc, Wmr, Wpsd, Wpmin
Profil-Parameter
- Pa, Pt, pp, pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, Pmr, PΔq, Avh, Hmax, Hmin, Fläche, Pδc, Tilta
Motivische Parameter
- Mcrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw
Messbereich
- ± 10 mm
Auflösung
- 0,01 µm
Lineare Genauigkeit
- ≤ ±(4 nm+2,5%)
Sondenradius und Winkel
- 5 µm / 90°
Grenzwert
- 0,025 / 0,08 / 0,25 / 0,8 / 2,5 / 8 mm
Anzahl der Cut-offs
- 2~7
Einheit der Messung
- µm
Messgeschwindigkeit
- 0,1 - 2 mm/s

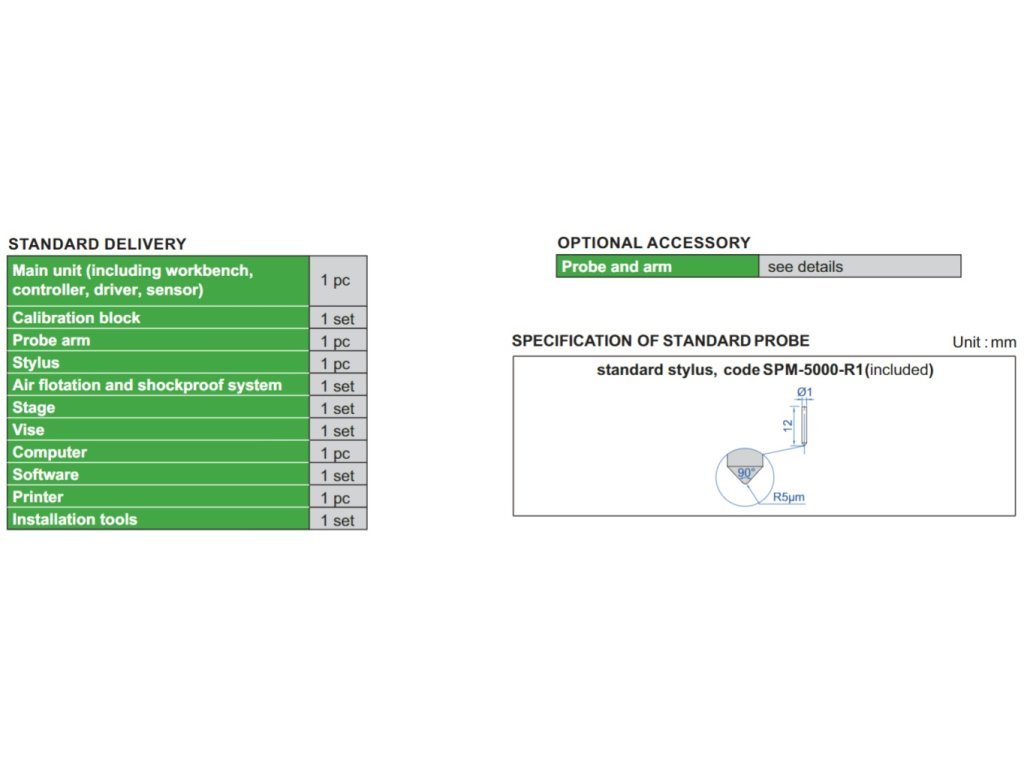

Inhalt der Lieferung
- Kontur- und Rauheitsmessgerät SPM-5000 INSIZE (einschließlich Arbeitstisch, Steuergerät, Treiber, Sensor)
- Kalibrierblock
- Tastarm
- Messspitze
- Luftfederung und Anti-Schock-System
- Kreuztisch
- Sinus-Schraubstock
- Computer
- Software
- Drucker
- Werkzeuge für die Grundwartung
Optionales Zubehör
- SPM-5000-P2 Arm
- SPM-5000-P3 Arm
- Meißelspitze SPM-5000-T01
- Kegelspitze SPM-5000-Z01
- Kugelspitze SPM-5000-S01
- Kugelspitze SPM-5000-S02
+ Wir empfehlen, das Servicepaket* zu bestellen.
»Fachgerechter Einbau
»Komplettes Einrichten für den Betrieb
»Bedienerschulung
*Die Servicepreise sind nicht im Produktpreis enthalten. Bitte kontaktieren Sie uns für den genauen Preis der Dienstleistungen.
*11/24
