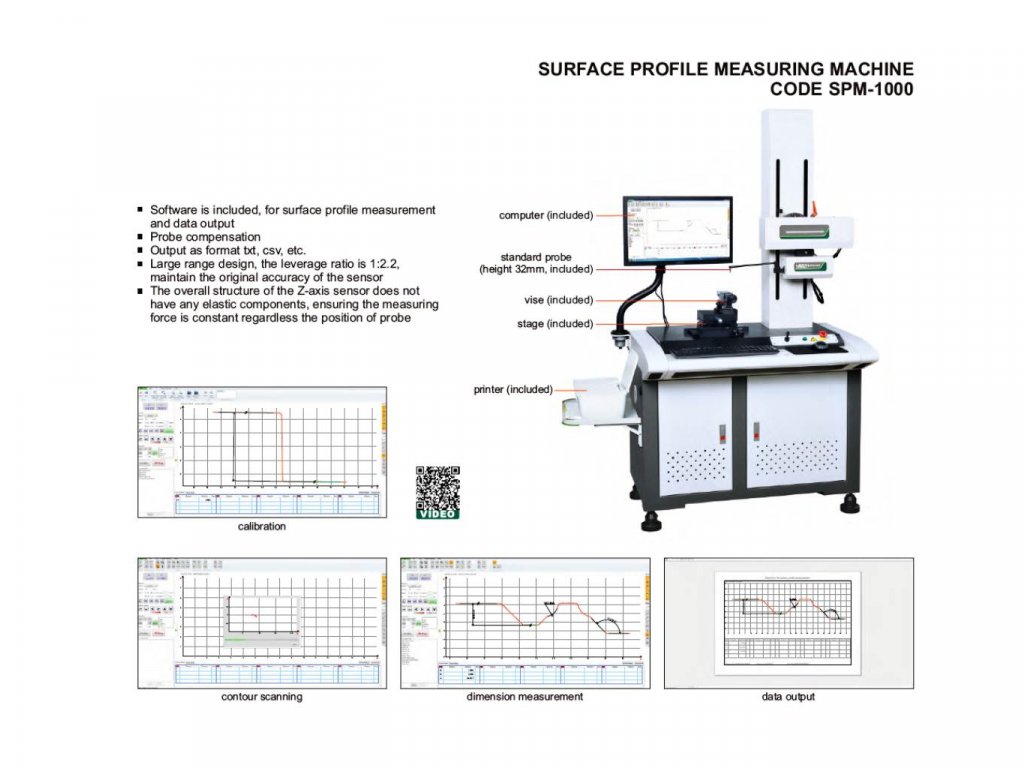

Profil- und Konturenmessmaschine, INSIZE SPM-1000

INSIZE Berührung-Konturenmessgerät mit reichhaltiger Ausstattung inkl. Software zur Distanzmessung und Profilabtastung mit Datenausgang. Der Messbereich der X-Achse liegt zwischen 0 und 140 mm/0,2 μm und der Messbereich der Z-Achse zwischen -20 und +20 mm/0,05 μm.

Lieferung bis:
12.12.2024
Im Zentrallager des Herstellers
Artikelnummer: SPM-1000
Marke: INSIZE
999 999 € 1 199 998,80 € inkl. MwSt.
Kategorie: Konturmessgeräte
Serie: SPM
Artikelnummer: SPM-1000

Technische Informationen

  • Entwickelt für große Messbereiche, Hebelverhältnis 1:2.2, die originale Genauigkeit des Messtaster wird beibehalten
  • Berührung-Konturenmessgerät / Profilmessgerät wird mit Messsoftware für Abstandsmessung, Profilabtastung geliefert
  • Datenausgabe: .txt, .csv, .dxf und anderen Formaten
  • Fehlerkompensation der Tastspitze für möglichst genaue Aufnahme des Umrisses
  • Konstante Messkraft unabhängig von der Messtasterposition durch spezielle Struktur der Z-Achse (keine elastische Komponente vorhanden)
  • Der maximale Winkel, bei dem die Spitze nach oben misst, beträgt 72°, nach unten dann 87°

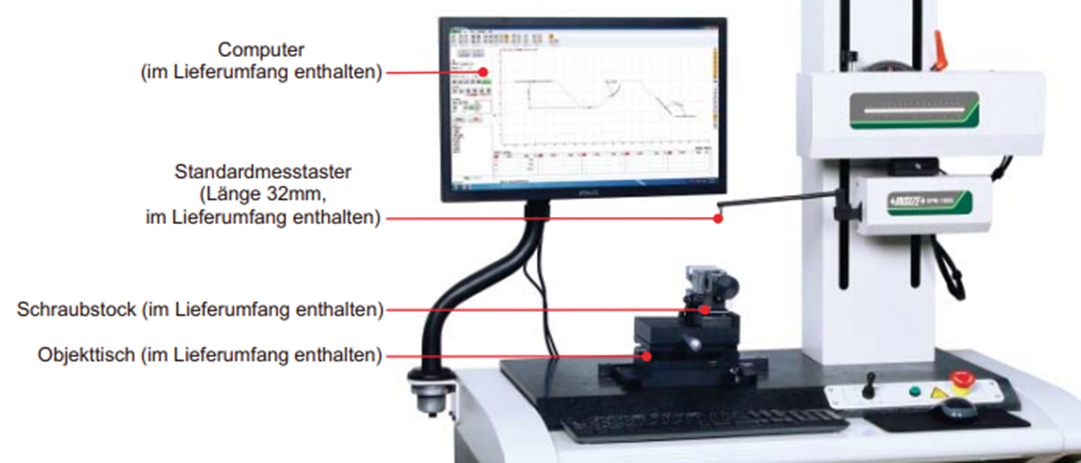

  • Objekttisch, Schraubstock, Messarm, universelle Messspitze (Höhe 32 mm) und Computer mit Display sind im Lieferumfang enthalten
  • Eingebautes Bedienfeld
  • Standards zur Qualifizierung und Validierung von Messungen wie Endmaßen, Kalibrierkugeln und Wellen
  • Verbinden einzelner Messteile zu einer Kontur

X-Achse

  • Messbereich
    • 140 mm
  • Achsenauflösung
    • 0,2 um
  • Geradheit
    • 0,8 µm / 100 mm
  • Verfahrgeschwindigkeit
    • 0,1-10 mm/s

Z-Achse

  • Messbereich
    • -20 ~ +20 mm
  • Achsenauflösung
    • 0,05 um
  • Verfahrgeschwindigkeit
    • 0,5-10 mm/s

 Lineare Genauigkeit

  • ± (1,5+│0,2H│) μm, H ist gemessene Höhe in mm

Winkelmessgenauigkeit

  • ± 2′

Kreisbogenmessgenauigkeit

  • ± (2+R/8) μm

Radius der Messtasterspitze

  • 25 μm

Verfahrgeschwindigkeit

  • Rückwärts

Messkraft

  • 6,86 ~ 9,8 mN

Maßeinheiten

  • µm/µin

Messwinkel

  • 72° aufwärts
  • 87° abwärts

Antrieb

  • Motor

Abmessungen (LxBxH)

  • 1200 x 700 x 1780 mm

Gewicht

  • 320 kg

Die Lieferung umfasst:

  • 1 St.  Profil- und Konturmessgerät
  • 1 St. Standardmesstaster und Messarm

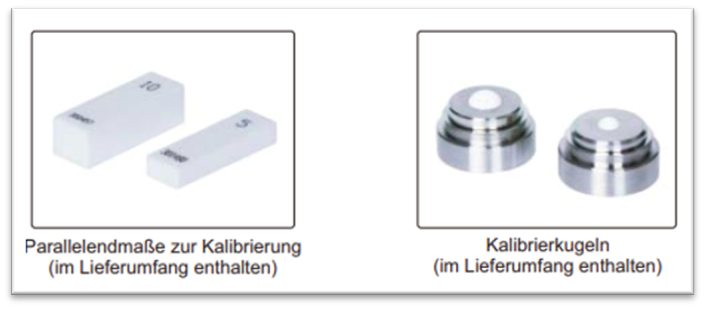

  • 2St. Parallelendmaß
  • 2 St. Kalibrierkugel

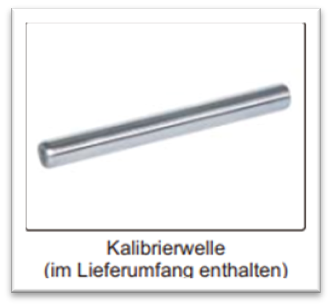

  • 1 St. Kalibrierwelle

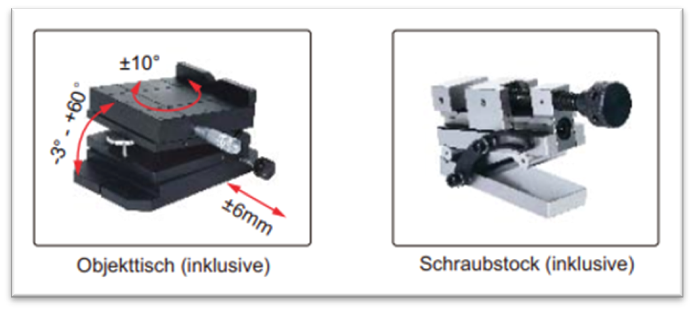

  • 1 St. Objekttisch
  • 1 St. Schraubstock
  • 1 St. Computer
  • 1 St. Messsoftware
  • 1 St. Drucker
  • 1 Satz Werkzeug für grundlegende Wartung








Optionales Zubehör

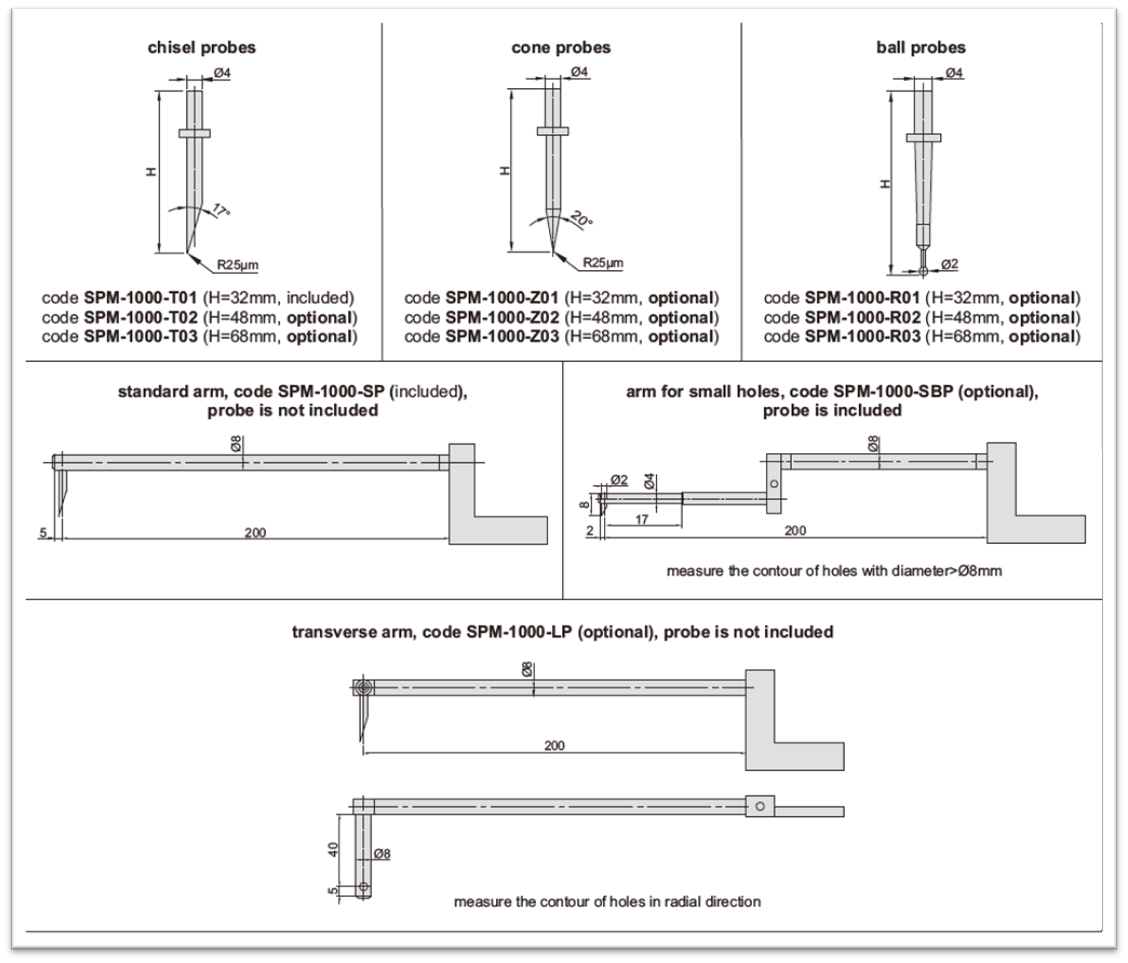

  • Messtaster SPM-1000-T..
  • Messtaster SPM-1000-Z..
  • Messtaster SPM-1000-R..
  • Messarm, >ø8 mm, incl. Messtaster (SPM-1000-SBP)
  • Messarm für Konturenmessen (SPM-1000-LP)


 Kundendienstpaket *

  • Professionelle Installation
  • Komplette Einstellung für den Betrieb
  • Bedienerschulung



* Preise für Serviceleistungen sind nicht im Preis des 3D-Messgeräts enthalten. Kontaktieren Sie uns für den genauen Preis der Dienstleistungen
