Digitales Messmikroskop mit Display und Konturbeleuchtung, ISM-DL301 INSIZE
Digitales Messmikroskop von INSIZE, mit Konturbeleuchtung, mit 15~100-facher Vergrößerung und mit Display, Kantenerkennung, 1080P-Auflösung, Messung über eigene Software, daher ohne Notwendigkeit des Anschlusses an einen PC. Die Messwerte können in Excel eingegeben werden.
| Kategorie: | Messmikroskope |
|---|---|
| Serie: | ISM-DL |
| Artikelnummer: | ISM-DL301 |

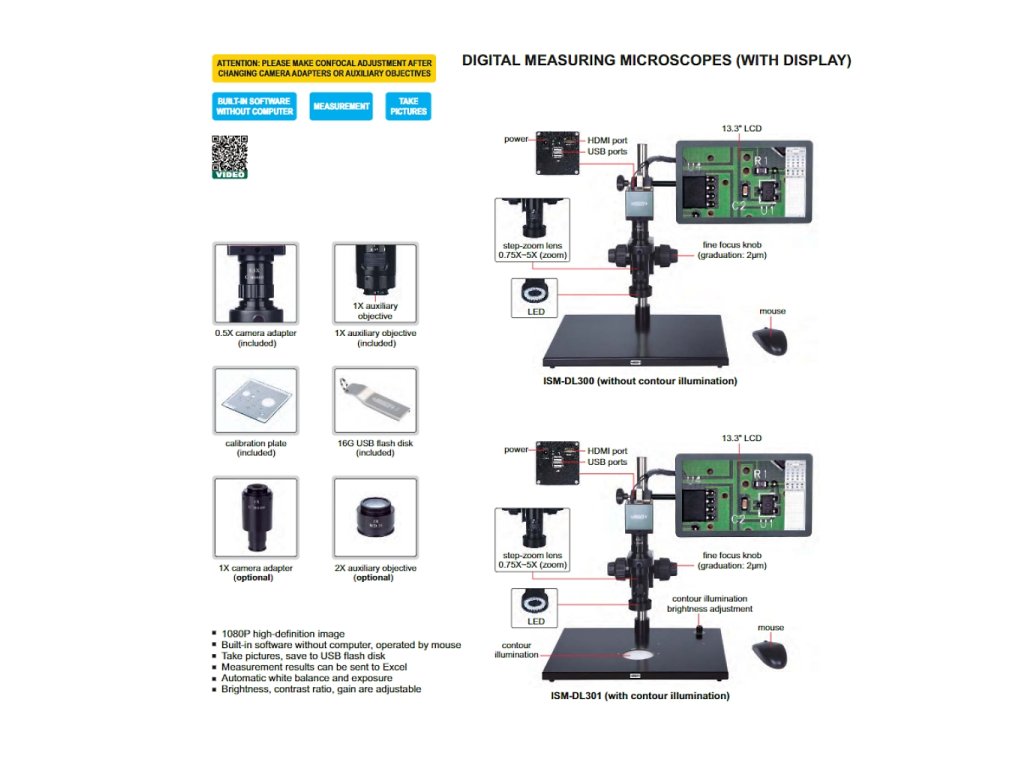

Technische Informationen
- Hochauflösendes Bild 1080P, 13,3“ LCD-Display
- "Built- in Software" ohne Computer, Mausbedienung (im Lieferumfang enthalten)
- Aufnahme von Fotos und Videos, Aufgenommene Fotos können auf USB-Speicherstück gespeichert werden
- Messergebnisse können in Excel übertragen werden
- Automatischer Weißabgleich
- Automatische Belichtungszeit
- Einstellbare Helligkeit, Kontrast und Helligkeitsverstärkung

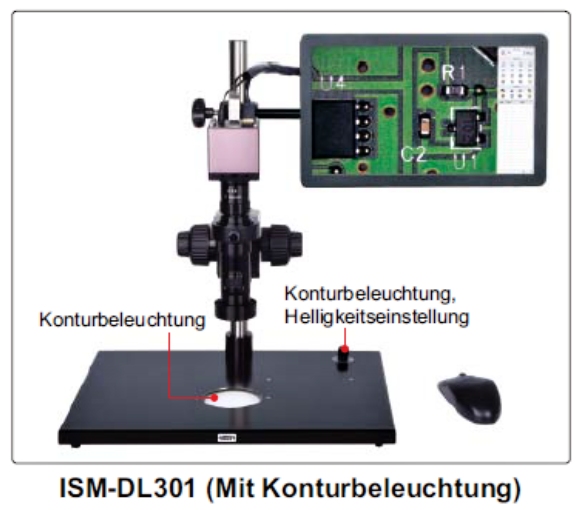

- Mit Konturbeleuchtung
Vergrößerung
- 15x~100x
Kamerachip
- 1/2"-CMOS
Anzahl der Pixel
- 2M
Bildauflösung
- 1920x1080
Bilderfrequenz
- 60 fps
Datenausgang
- HDMI
Gewicht
- 6,5 kg
Vergrößerung und Messgenauigkeit
(für Konturenmessen ist ISM-DL301 passend)
|
Vergrößerung des Objektives |
Vergrößerung des Bildes |
Genauigkeit des Messens |
|
0.75x |
15x |
± 8 µm |
|
1x |
20x |
± 7 µm |
|
1.5x |
30x |
± 6 µm |
|
2x |
40x |
± 6 µm |
|
2.5x |
50x |
± 6 µm |
|
3x |
60x |
± 5 µm |
|
3.5x |
70x |
± 5 µm |
|
4x |
80x |
± 4 µm |
|
4.5x |
90x |
± 4 µm |
|
5x |
100Xx |
± 4 µm |
Vergrößerung, Fokusabstand und Sichtfeld
|
Zusatzobjektiv |
Technische Daten |
Kamera-Adapter |
|
|
0,5 -fach (incl.) |
1-fach (optional) |
||
|
1 -fach (inklusive) |
Vergrößerung |
15-100 -fach |
30-200 -fach |
|
Fokusabstand |
70 ± 2 mm |
70 ±2 mm |
|
|
Sichtfeld |
16x11 – 2,5x1,6 mm |
7,8x5,3 - 1,2x0,8 mm |
|
|
2 -fach (optional) |
Vergrößerung |
30-20 -fach |
60–00 -fach |
|
Fokusabstand |
29 ±2 mm |
29 ±2 mm |
|
|
Sichtfeld |
7,8x5,3 -1,2x0,8 mm |
3,8x2,7 – 0,6x0,4 mm |
|

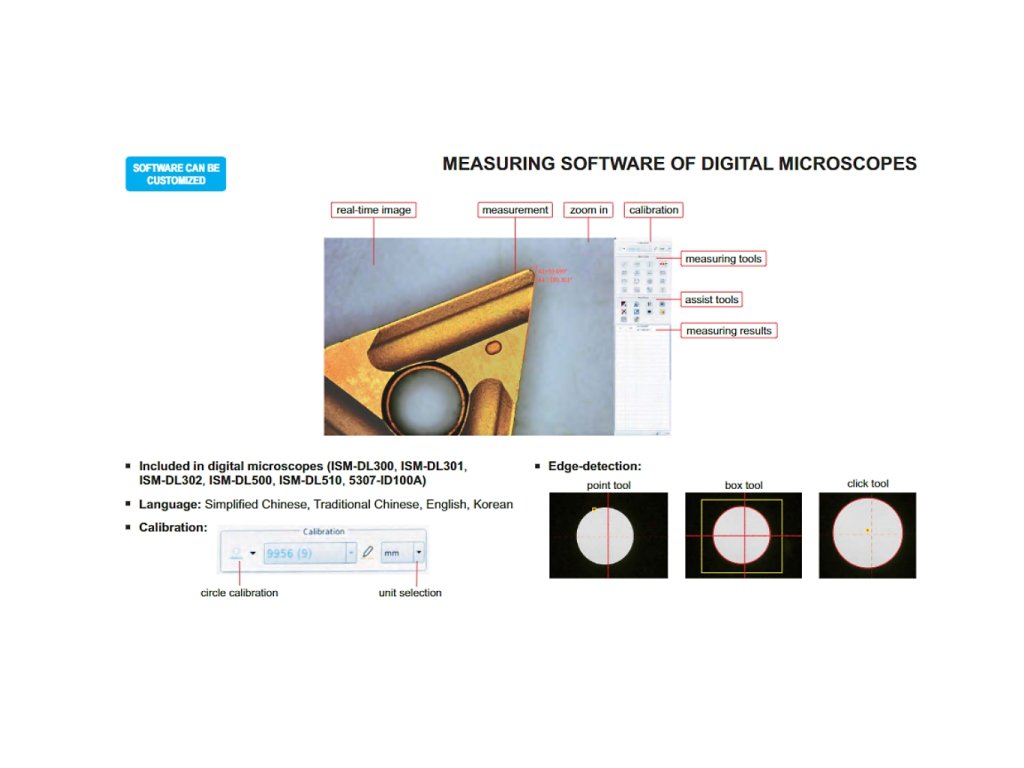

Software
- Software mit Kantenerkennung, Kalibrierfunktion, Vergleich, Fadenkreuz
Sprache
- Englisch, Koreanisch, Chinesisch (vereinfacht und traditionell)

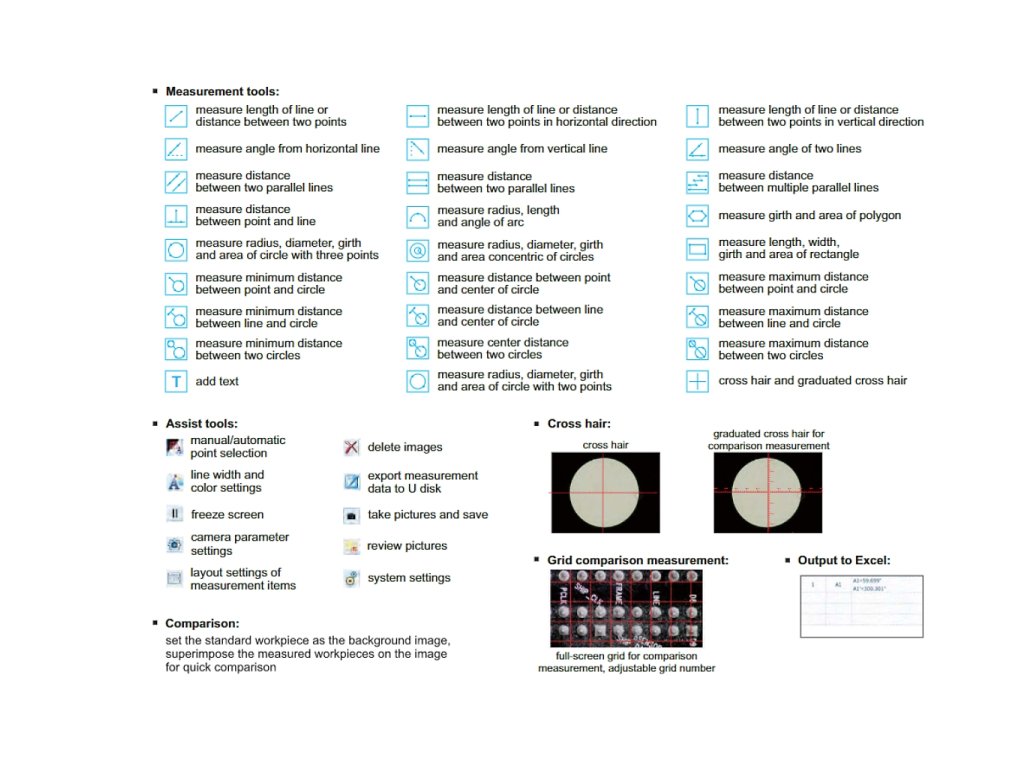

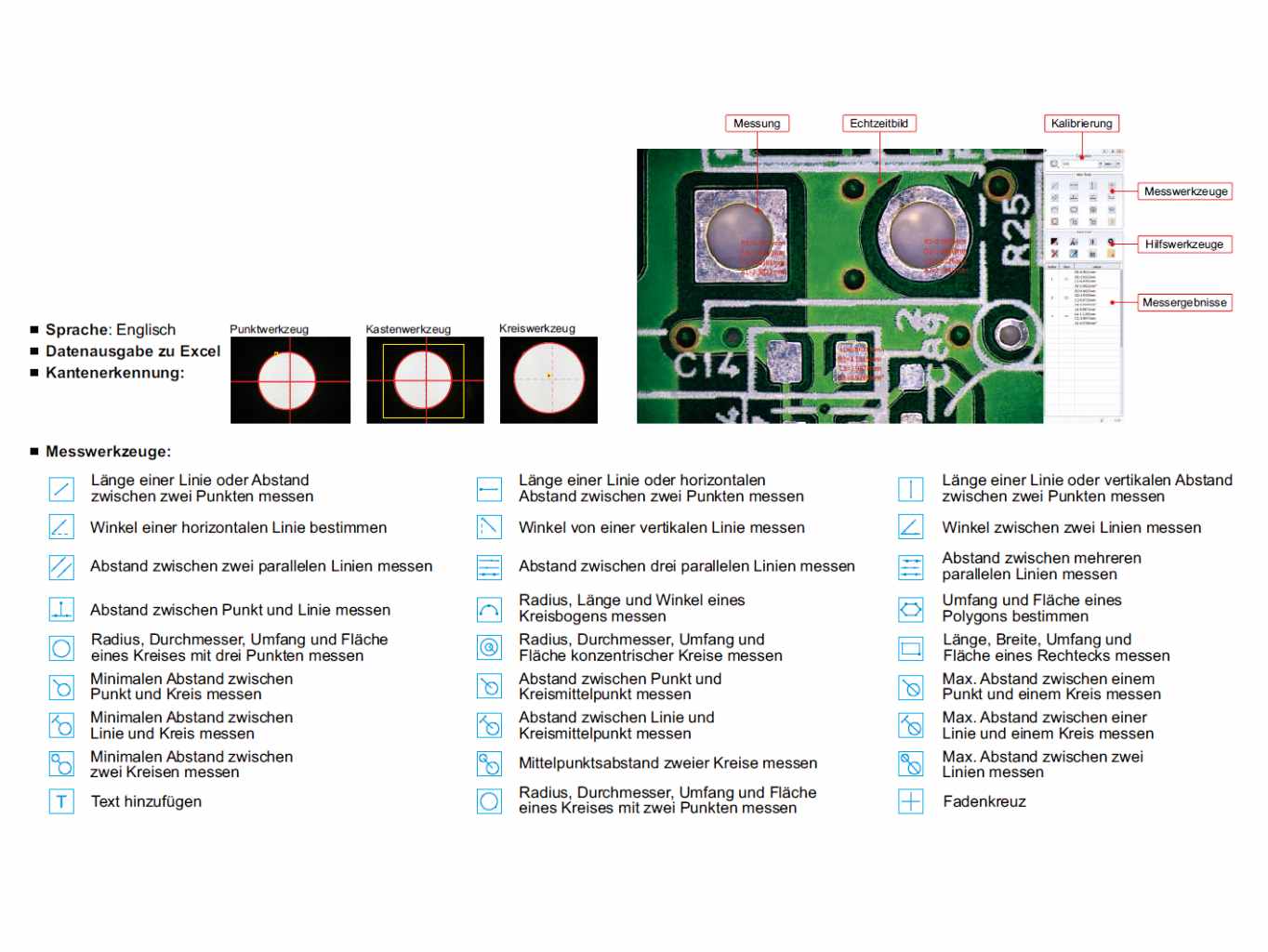

Messfunktionen
- Es misst die Länge einer Linie oder den Abstand zwischen zwei Punkten
- Es misst den Abstand zwischen parallelen Linien
- Es misst den Radius, die Länge und den Winkel des Bogens
- Misst den Abstand zwischen einem Punkt und einer Linie
- Es misst den Abstand zwischen der Linie und dem Mittelpunkt des Kreises
- Es misst die Länge, Breite, den Umfang und die Fläche eines Rechtecks
- Misst den Mindestabstand zwischen einem Punkt und einem Kreis
- Es misst den Winkel zweier Linien
- Es misst Radius, Durchmesser, Umfang und Fläche von gleichmittigen Kreisen
- Es misst den Umfang und die Fläche eines Polygons
- Es misst Durchmesser, Radius, Umfang und Fläche eines Kreises mit drei Punkten
- Es misst den Abstand zwischen den Mittelpunkten zweier Kreise
- Möglichkeit den Text hinzufügen
- Möglichkeit zur Anzeige eines Fadenkreuzes

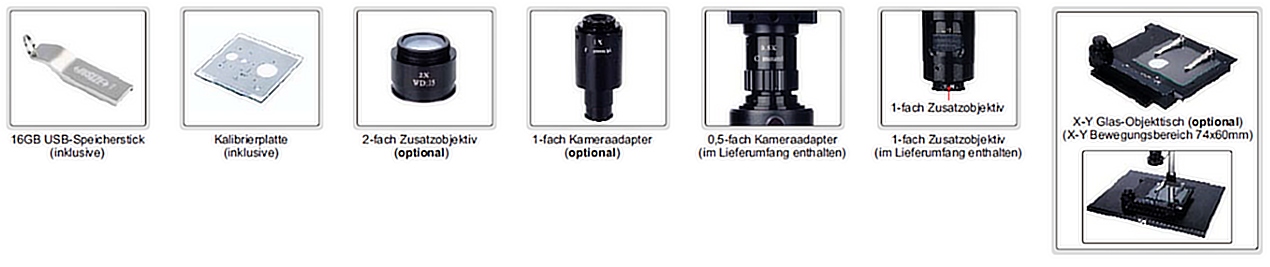

Die Lieferung umfasst:
- Digitales Messmikroskop mit Display ISM-DL300 INSIZE
- 0,5-fach Kamera-Adapter
- 1-fach Hilfsobjektiv
- Kalibrierplatte
- 16 GB USB-Speicherstick
- Grundplatte weiß / schwarz
- Maus
- HDMI-Anschlußkabel
- Netzteil (2x)
Optionales Zubehör
- 1-fach Kameraadapter (ISM-DL-CA1X)
- 2-fach Hilfsobjektiv (ISM-DL-OB2X)
- X-Y Glasunterplatte für Bewegung 74x60 mm (ISM-DL-STAGE)
- X-Y-Metallunterplatte (ISM-DL-STAGE1)
- LED-Zusatzbeleuchtung + Steuerung (ISM-LED-9245R, ISM-LED-100L4 + ISM-LED-CTRL)
- Zusatzobjektive (ISM-DL-OB03X, OB05X, OB075X, OB1X, OB1D5X, OB2X)
