Smart Digital-Messmikroskop mit Display, ISM-DL400

Technische Informationen

• Erkennt automatisch die gemessenen Teile unabhängig von ihrer Position
• Wenn das Teil als defekt beurteilt wird, zeigt es ein rotes Warnlicht und einen Summton an
• Erkennung von Oberflächenfehlern
• Messung von Dimensionen
• Lesen von Barcodes und QR-Codes
• Graterkennung
• Anpassung der Konturen
• OCR-Erkennung
• Farberkennung
• Zählen des Objekts
• Gewindemessung
• „Built-in“ Software

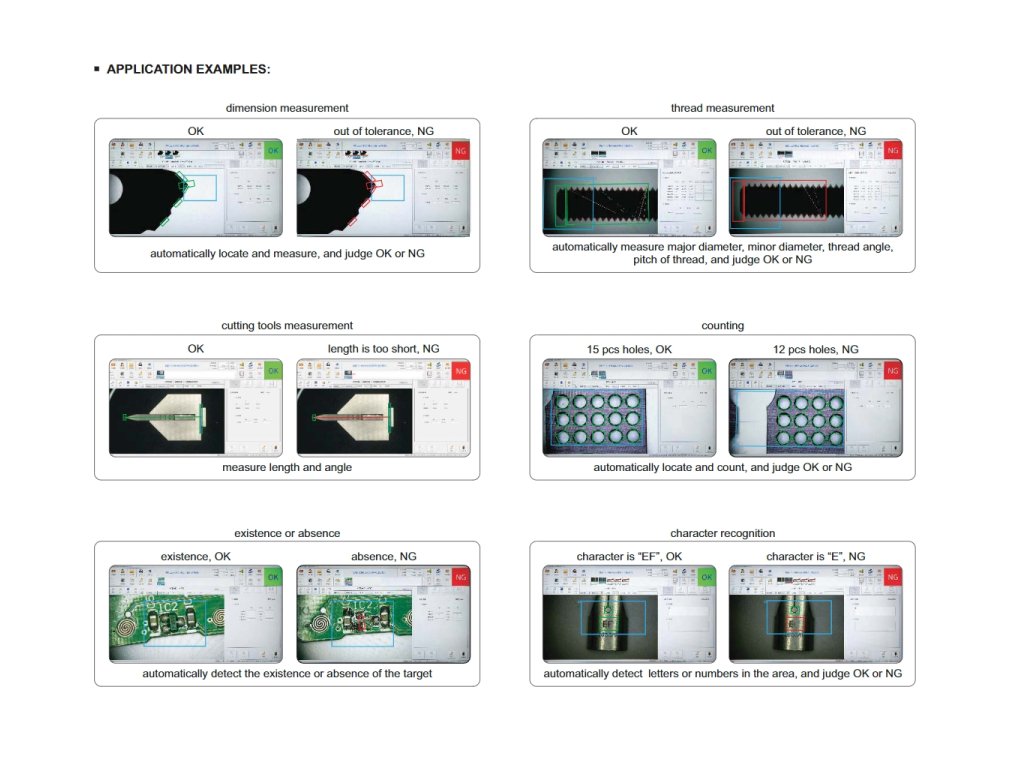

Anwendungsbeispiele

• Dimensionsmessung (lokalisiert, misst und bewertet Go/NoGo automatisch)
• Gewindemessung (misst automatisch Außendurchmesser, Innendurchmesser, Gewindewinkel, Gewindesteigung und wertet Go/NoGo aus)
• Vermessung von Schneidwerkzeugen (Längen- und Winkelmessung)
• Zählen (Go/NoGo automatisch finden, zählen und auswerten)
• Anwesenheit oder Abwesenheit (erkennt automatisch das Auftreten des angegebenen Ziels)
• Zeichenerkennung (sucht automatisch nach Buchstaben und Zeichen im markierten Bereich und wertet Go/NoGo aus)

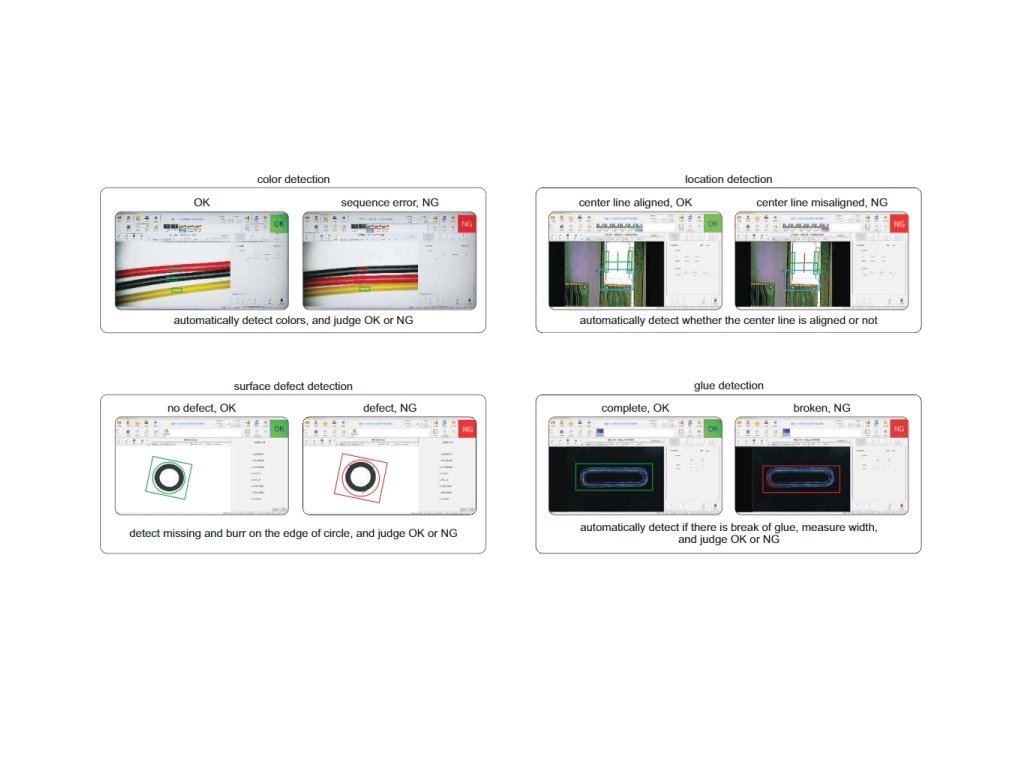

• Farberkennung (erkennt automatisch Farben und wertet Go/NoGo aus)
• Positionserkennung (erkennt automatisch, ob die Mittellinie ausgerichtet ist oder nicht)
• Erkennt Oberflächenfehler (Fehlstellen und Kreisgrate; Bewertung Gut/Nein)
• Erkennt Klebstoffrückstände (erkennt automatisch das Vorhandensein von Klebstoff, misst die Breite und wertet Go/NoGO aus)

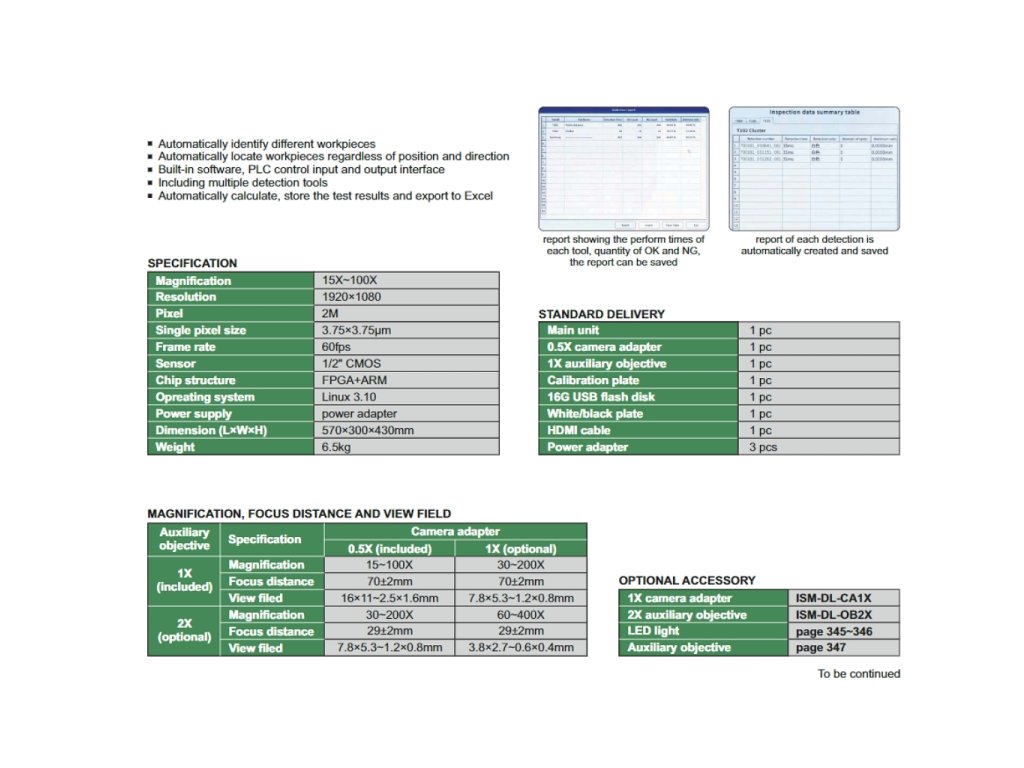

Vergrößerung

• 15x~100x

Bildauflösung

• 1920x1080

Anzahl der Pixel

• 2M

Größe des Pixels

• 3,75x3,75 µm

Bilderfrequenz

• 60 fps

Sensor

• 1/2"-CMOS

Chip

• FPGA+ARM

Betriebssystem

• Linux 3.10

Datenausgang

• HDMI

Gewicht

• 6,5 kg

Lieferung umfasst:

• Intelligentes digitales Messmikroskop mit ISM-DL400 INSIZE-Display
• 0,5-facher Kameraadapter
• 1x  Hilfsobjektiv
• Etalon
• 16 GB USB-Stück
• Weiß / schwarz Unterlage
• HDMI-Kabel

 Optionales Zubehör:

• 1-fach Kameraadapter (ISM-DL-CA1X)
• 2-fach Hilfsobjektiv (ISM-DL-OB2X)
• LED-Beleuchtung (ISM-LED-9245R, ISM-LED-100L4 +ISM-LED-CTRL)
• Zusatzobjektive (ISM-DL-OB03X, OB05X, OB075X, OB1X, OB1D5X, OB2X)
