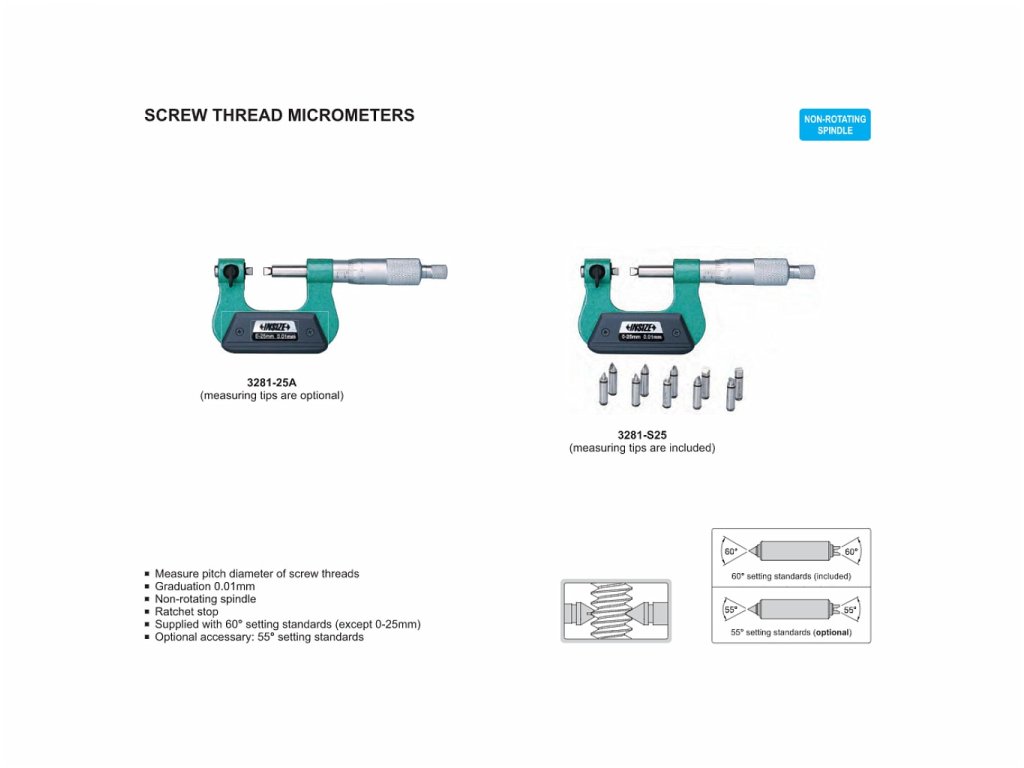

Mikrometer / Bügelmessschraube für Gewinde, 50-75/0,01 mm, INSIZE 3281-75A
Analog Bügelmessschraube mit einem Messbereich von 50 - 75 mm bei einer Skalenteilung von 0,01 mm, zum Messen des Flankendurchmessers von Gewinden von INSIZE.
Kategorie: | Messschrauben für Gewindemessung |
---|---|
Max. Messbereich: | bis 75 mm |
Serie: | 3281 |
Artikelnummer:: | 3281-75A |
Technische Informationen
- Mit nicht drehender Spindel
- Mit integrierter Ratsche
- Ohne Messeeinsätze geliefert
- Mit 60° Gewinde-Einstellmaßen
Messbereich
- 50 - 75 mm
Skaleneinteilung
- 0,01 mm

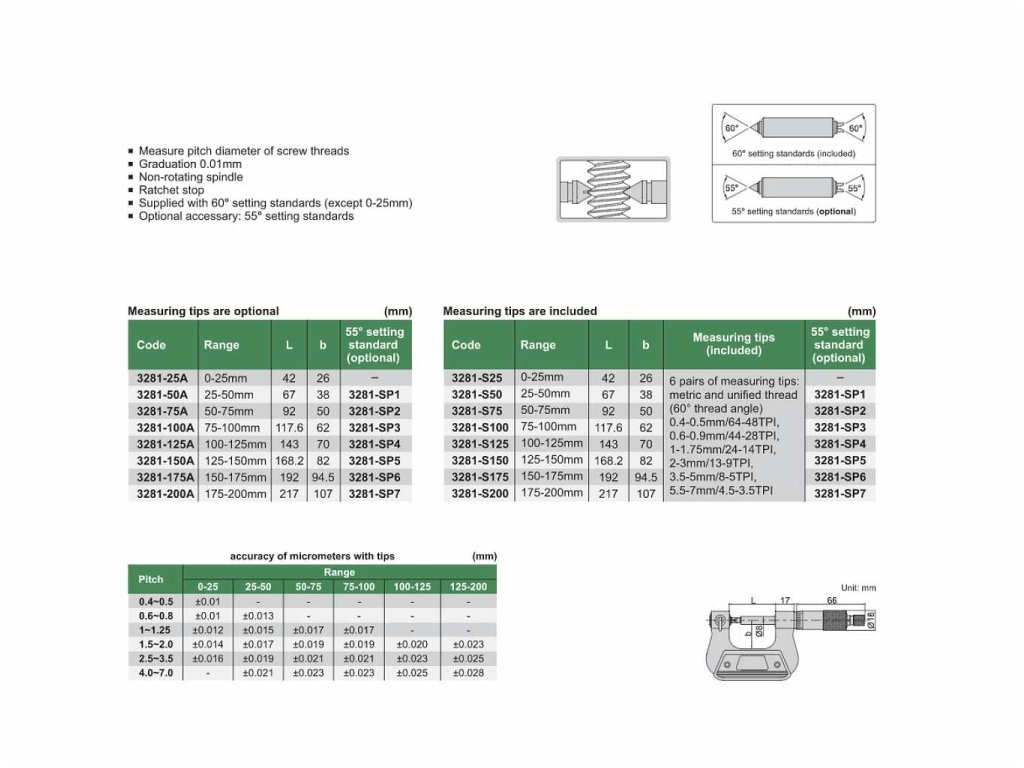

Genauigkeit bei der Steigung mit optionalen Messeinsätze
- 0,4 ~ 0,5 mm (± 0,01)
- 0,6 ~ 0,8 mm (± 0,01)
- 1 ~ 1,25 mm (± 0,012)
- 1,5 ~ 2,0 mm (±0,014)
- 2,5 ~ 3,5 mm (± 0,016)
Optionales Zubehör
- Messeinsätze (metrisch / einheitlich 60°)
- Steigung (Bestellnummer)
- 0,4 ~ 0,5 mm / 64-48 TPI (7381-T11)
- 0,6 ~ 0,9 mm / 44-28 TPI (7381-T12 )
- 1~1,75 mm / 24-14 TPI (7381-T13)
- 2~3 mm / 13-9 TPI (7381-T14)
- 3,5 ~ 5 mm / 8-5 TPI (7381-T15)
- 5,5–7 mm / 4,5–3,5 TPI (7381-T16)
- Set mit allen sechs Paaren 0,4~7 mm (7381-TS)
- Messeinsätze ( Whitworth 55°)
- Steigung (Bestellnummer)
- 60-48 TPI (7381-T21)
- 48-40 TPI (7381-T22)
- 40-32 TPI (7381-T23)
- 32-24 TPI (7381-T24)
- 24-18 TPI (7381-T25)
- 18-14 TPI (7381-T26)
- 14-10 TPI (7381-T26)
- 10-7 TPI (7381-T26)
- 7-4,5 TPI (7381-T26)
- 4,5-3,5 TPI (7381-T210)
- Satz mit allen zehn Paaren 60-3,5 TPI (7381-T2S)
