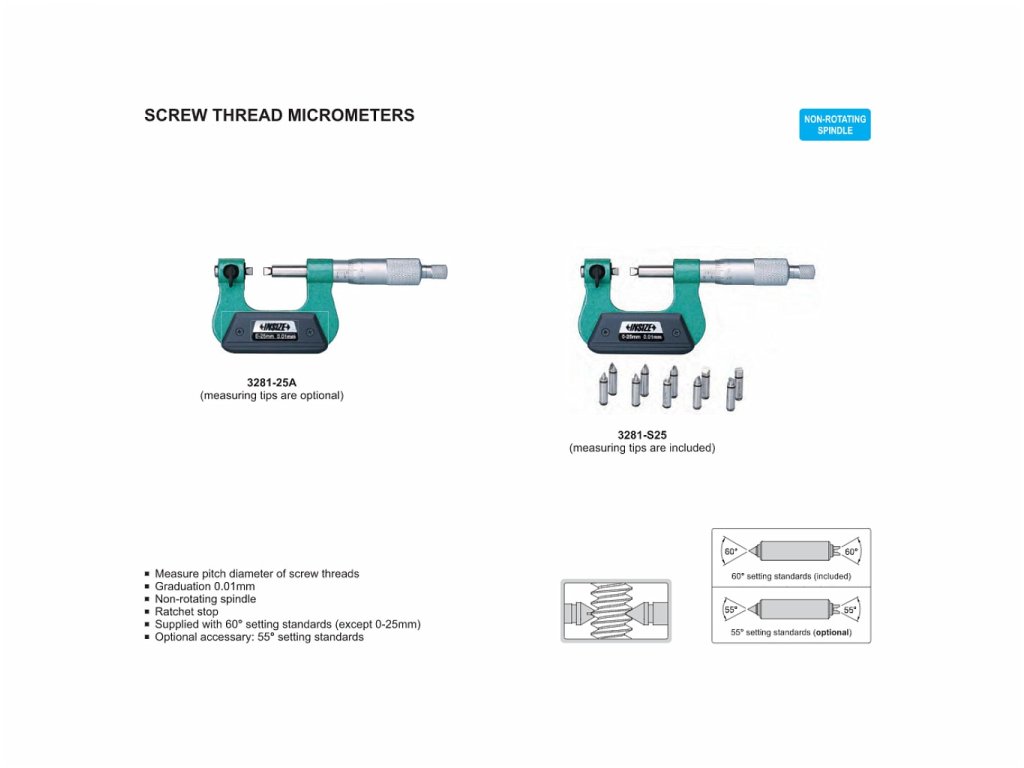

Mikrometer / Bügelmessschraube für Gewinde, 75-100/0,01 mm, INSIZE 3281-100A

Analog Bügelmessschraube  mit einem Messbereich von 75 - 100 mm bei einer Skalenteilung von 0,01 mm, zum Messen des Flankendurchmessers von Gewinden von INSIZE.

Lieferung bis:
04.12.2024
Im Zentrallager des Herstellers
Artikelnummer: 3281-100A
Marke: INSIZE
135 € 162 € inkl. MwSt.
Kategorie: Messschrauben für Gewindemessung
Max. Messbereich: bis 100 mm
Serie: 3281
Artikelnummer:: 3281-100A

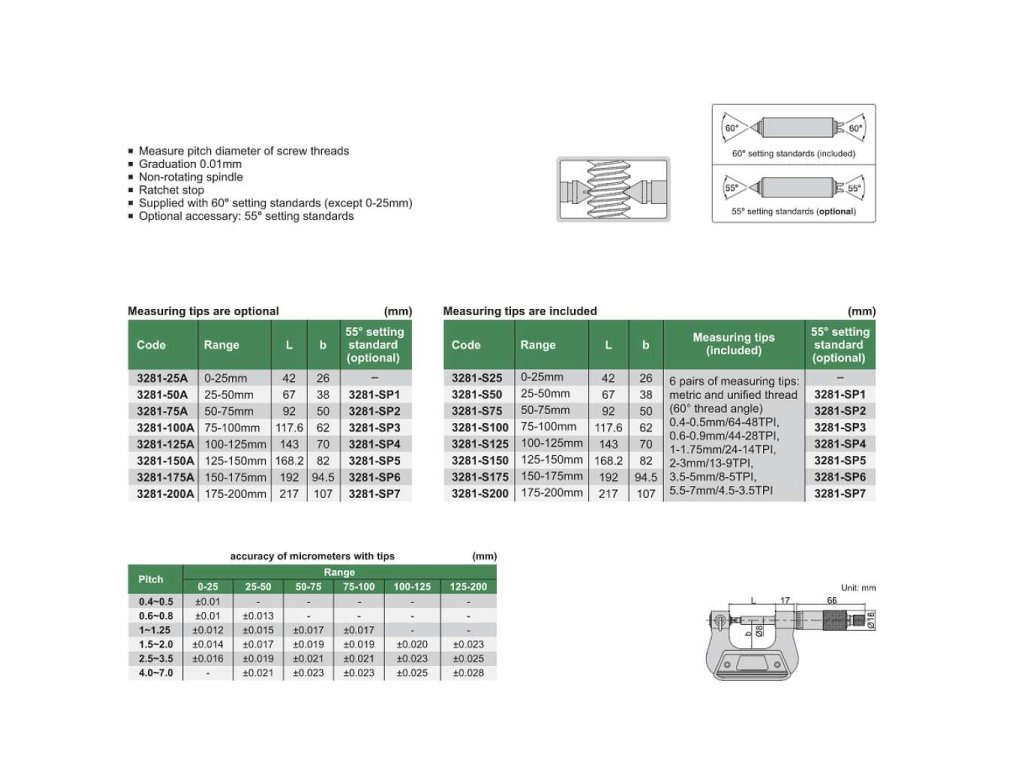

Technische Informationen

  • Mit nicht drehender Spindel
  • Mit integrierter Ratsche
  • Ohne Messeeinsätze geliefert
  • Mit 60° Gewinde-Einstellmaßen



Messbereich

  • 75 - 100 mm

Skaleneinteilung

  • 0,01 mm

Genauigkeit bei der Steigung mit optionalen Messeinsätze

  • 0,4 ~ 0,5 mm (± 0,01)
  • 0,6 ~ 0,8 mm (± 0,01)
  • 1 ~ 1,25 mm (± 0,012)
  • 1,5 ~ 2,0 mm (±0,014)
  • 2,5 ~ 3,5 mm (± 0,016)

Optionales Zubehör

  • Messeinsätze (metrisch / einheitlich 60°)
    • Steigung (Bestellnummer)
      • 0,4 ~ 0,5 mm / 64-48 TPI (7381-T11)
      • 0,6 ~ 0,9 mm / 44-28 TPI (7381-T12 )
      • 1~1,75 mm / 24-14 TPI (7381-T13)
      • 2~3 mm / 13-9 TPI (7381-T14)
      • 3,5 ~ 5 mm / 8-5 TPI (7381-T15)
      • 5,5–7 mm / 4,5–3,5 TPI (7381-T16)
      • Set mit allen sechs Paaren 0,4~7 mm (7381-TS)
  • Messeinsätze ( Whitworth 55°)
    • Steigung (Bestellnummer)
      • 60-48 TPI (7381-T21)
      • 48-40 TPI (7381-T22)
      • 40-32 TPI (7381-T23)
      • 32-24 TPI (7381-T24)
      • 24-18 TPI (7381-T25)
      • 18-14 TPI (7381-T26)
      • 14-10 TPI (7381-T26)
      • 10-7 TPI (7381-T26)
      • 7-4,5 TPI (7381-T26)
      • 4,5-3,5 TPI (7381-T210)
      • Satz mit allen zehn Paaren 60-3,5 TPI (7381-T2S)
