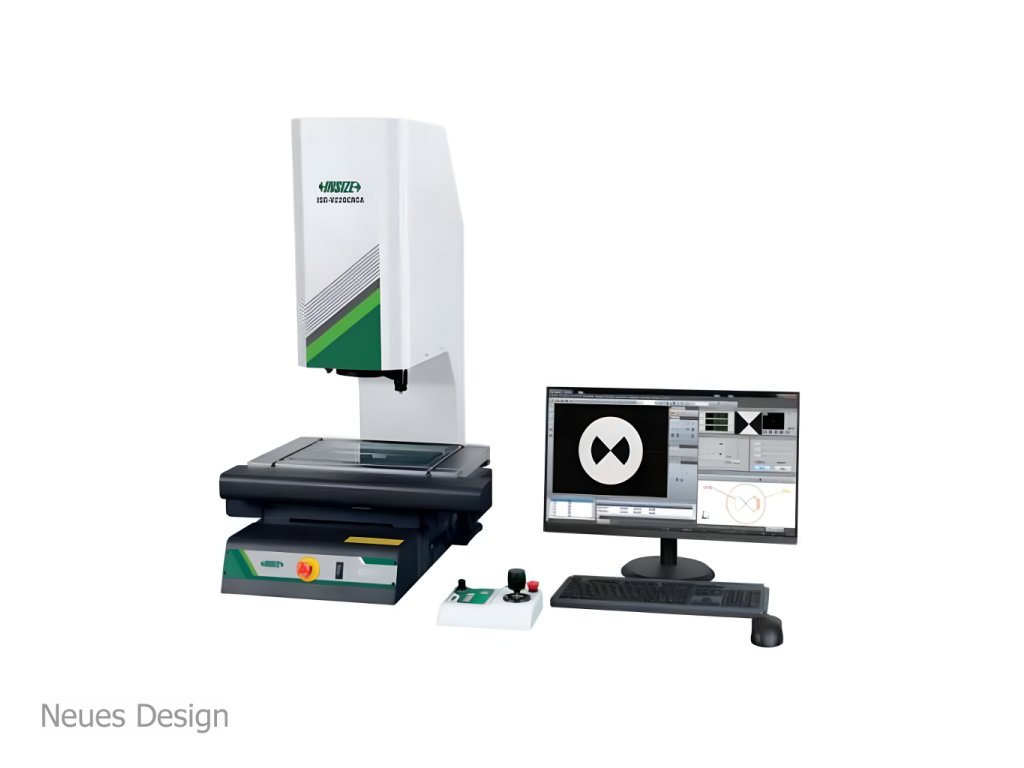

Optisches Messgerät Vision INSIZE ISD-V220CNCA

Technische Informationen

• CNC-gesteuertes optisches Messgerät mit Kamera
• Computer und professionelle Software sind enthalten
• Es erkennt automatisch Kanten, fokussiert, misst, scannt, kalibriert usw.
• Statistische Prozesskontrolle zur frühzeitigen Erkennung von Abweichungen
• Programmierbares LED-Ringlicht
• Objektiv mit koaxialem Licht

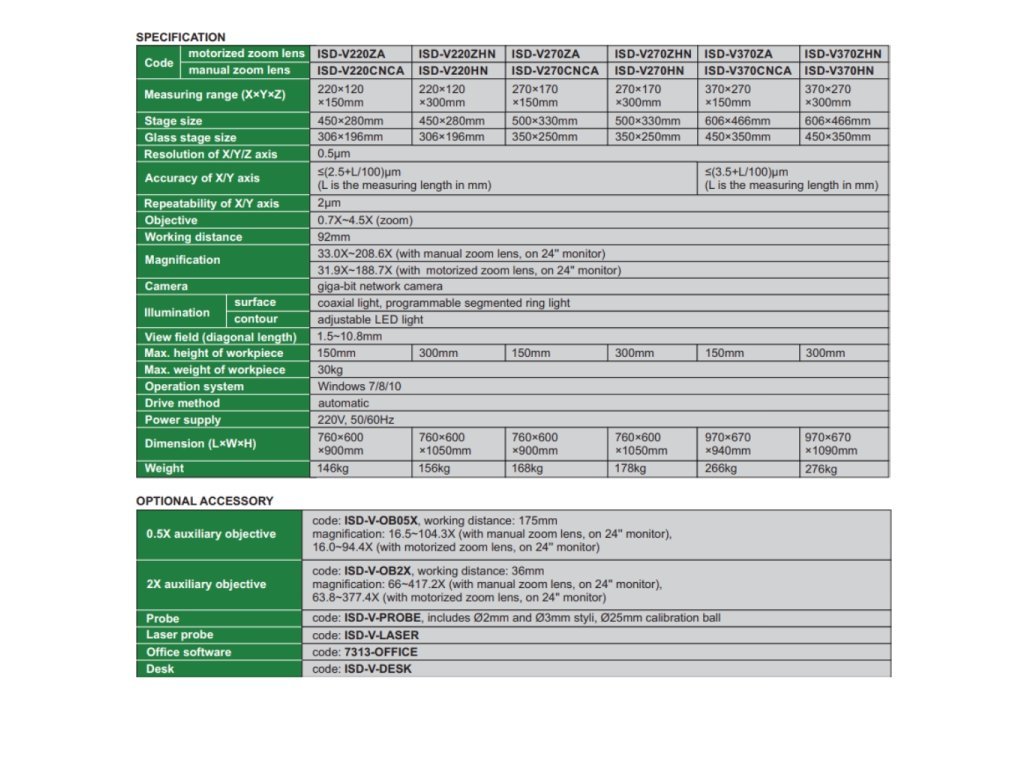

Messbereich - Achsen

• X = 220 mm
• Y = 120 mm
• Z = 150 mm

Tischgröße

• 450 x 280 mm

Glastischgröße

• 306 x 196 mm

Auflösung der X-/Y-/Z-Achse

• 0,5 um

Genauigkeit der X-/Y-/Z-Achse

• ≤ (2,5 + L/ 100) μ m (L ist die Messlänge in mm)

Wiederholbarkeit der X-/Y-/Z-Achse

• 2 µm

Objektiv

• 0,7- bis 4,5-fach (Zoom)

Arbeitsabstand

• 92mm

Vergrößerung

• 33x ~ 208,6x (auf 24"-Monitor)

Kamera

• Giga-bit network

 Beleuchtung

• Oberfläche - Koaxiallicht, Segment-Ringlicht, programmierbar
• Kontur - LED-Beleuchtung einstellbar

Sichtfeld (Diagonale)

1,5 ~ 10,8 mm

Max. Höhe des Werkstückes

• 150mm

Max. Gewicht des gemessenen Werkstückes

• 30 kg

Achsbewegung

• automatisch

Stromversorgung

• 110/220 V , 50/ 60 Hz

Gewicht und Abmessungen ( LxBxH )

• 146 kg, 760 x 600 x 900 mm

Messsoftware

Betriebssystem

• Windows 7/8/10

Messsystem für das Betriebssystem Windows 7/10 mit Funktionen wie Fokusassistent und Steuerung von Hilfslicht. Es bietet mehrere Methoden der Bildmessung: intelligente automatische Kantenerkennung, Auswahl der Punkte - Bereich/mehrere Teile; mit der Maus, benachbarte Punkte, mit dem Fadenkreuz, Punktzoom, vergleichende Auswahl, Punkt von der Kante/Kontur usw.. Es unterstützt Scannen, Bildnavigation, Benutzereinstellungen, Pixelkalibrierung und andere Funktionen. Bild- und Messtastermessungen können synchronisiert werden. Daten können nach Excel, Word, SPC und Messelemente in das Dxf-Format exportiert werden.

Funktionen

• Grundelemente: Kreis, Linie, Radius, Ebene, Zylinder, Kegel usw.
• Fortgeschrittenere geometrische Funktionen: Positionstoleranz, Ebenheit, Geradlinigkeit, Konzentrizität usw.

Automatische Kanten- und Profilerkennung

• VISION erkennt automatisch Kanten, wertet dann automatisch aus, ohne eventuellen Bedienerfehler

Erstellen von Messprogrammen

• Arbeitsmodus „zeig und wiederhol“.  Das Programm kann im halbautomatischen Modus gestartet werden. Der Bediener bewegt die Maschine mithilfe der Schlingen, die Kantenerkennung erfolgt automatisch.

Messung von Dimensionen

Geometrische Messung

Messmethoden und Elementenkonstruktionen

Datenübergabe an CAD, EXCEL und WORD

Kantenscannen

Konturscannen

Profilscannen

CAD-Messung

CAD-Vergleichung

Liste der Funktionen und Eigenschaften

• Es wertet die Koordinaten oder Position einzelner Elemente aus und dann können einzelne Distanzen beliebig kombiniert werden
• Misst Länge, Geradheit, Winkel und Startpunkte einer Linie
• Es misst die Koordinaten des Mittelpunkts, Durchmesser, Radius und der Rundheit von Kreisen - inklusive Grafikausgabe
• Misst den Abstand zwischen zwei Elementen
• Misst Durchmesser, Radius, Winkel, Radiusrundheit
• Misst den Winkel in einem gegebenen Satz von Elementen
• Bewertet geometrische Größen wie: Konzentrizität, Koaxialität, Symmetrie, Position, Rechtwinkligkeit, Parallelität und andere.
• Die Software bietet sowohl eine automatische als auch eine manuelle Kantenerkennung an
• Jedes Programmelement (Linie, Kreis, Radius, ...) kann seine eigene Lichteinstellungen haben Damit können Sie ideale Bedingungen für einen automatischen Ablauf des Messprograms sicherstellen.
• Export der Daten an CSV, Excel, Word, CAD
• Auch Berechnungsfunktionen können ins Programm integriert werden
• Möglichkeit, Makros für eine beschleunigte Programmierung zu erstellen

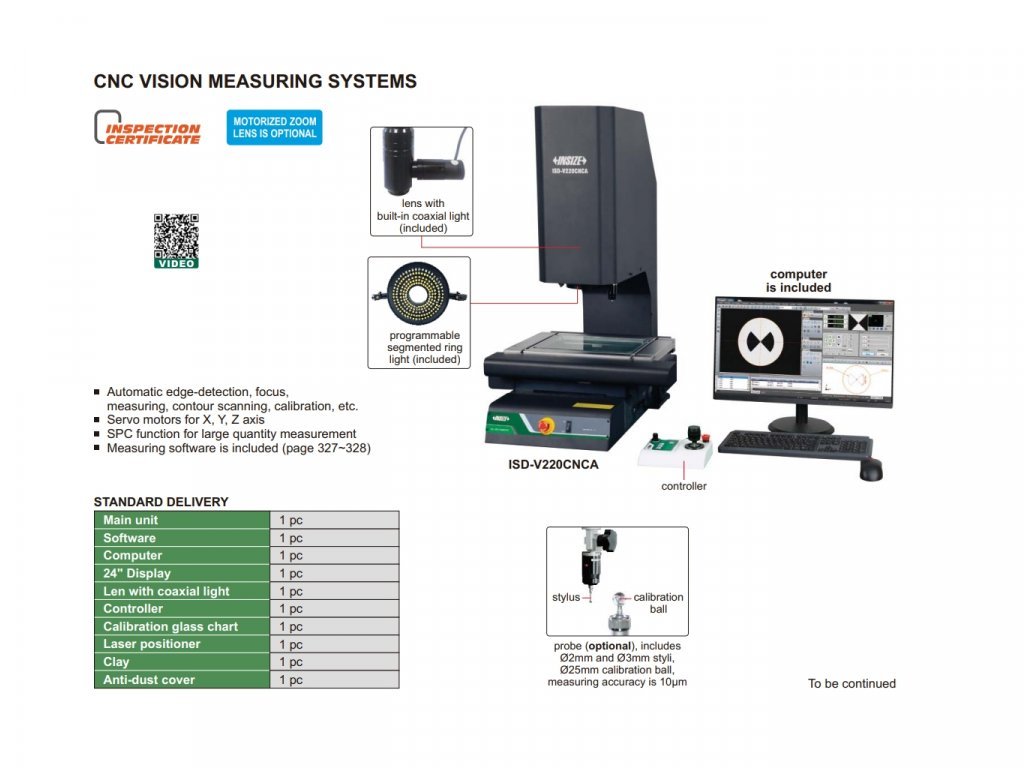

 Die Lieferung umfasst:

• Bildverarbeitungsgerät Vision INSIZE ISD-V220CNCA
• Messsoftware-CD
• Computer + Monitor 24"
• Objektiv mit Koaxiallicht
• Steuerung
• Kalibrierstück (Glassplatte)
• Laserpositionierung
• Befestigungsstoff
• Staubschutzhaube

Optionales Zubehör

• 0,5-fach Zusatzobjektiv – ISD-V-OB05X
• 2-fach Zusatzobjektiv – ISD-V-OB2X
• Messtaster ISD-V-PROBE
• Software 7313-OFFICE
• Tisch ISD-V-DESK

+ Dienstleistungspaket*

Professionelle Installation

Vollständige Einrichtung für den Betrieb

Bedienerschulung

* Die Preise für Dienstleistungen sind nicht im Preis des Härteprüfers enthalten. Bitte kontaktieren Sie uns für den genauen Preis der Dienstleistungen.
