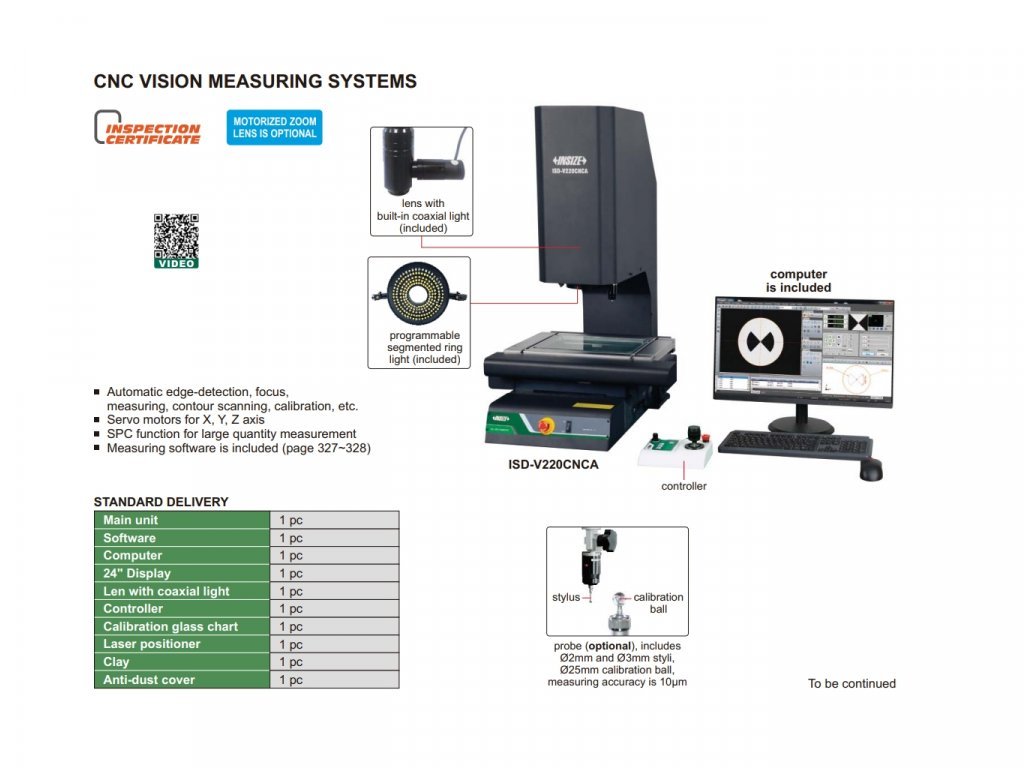

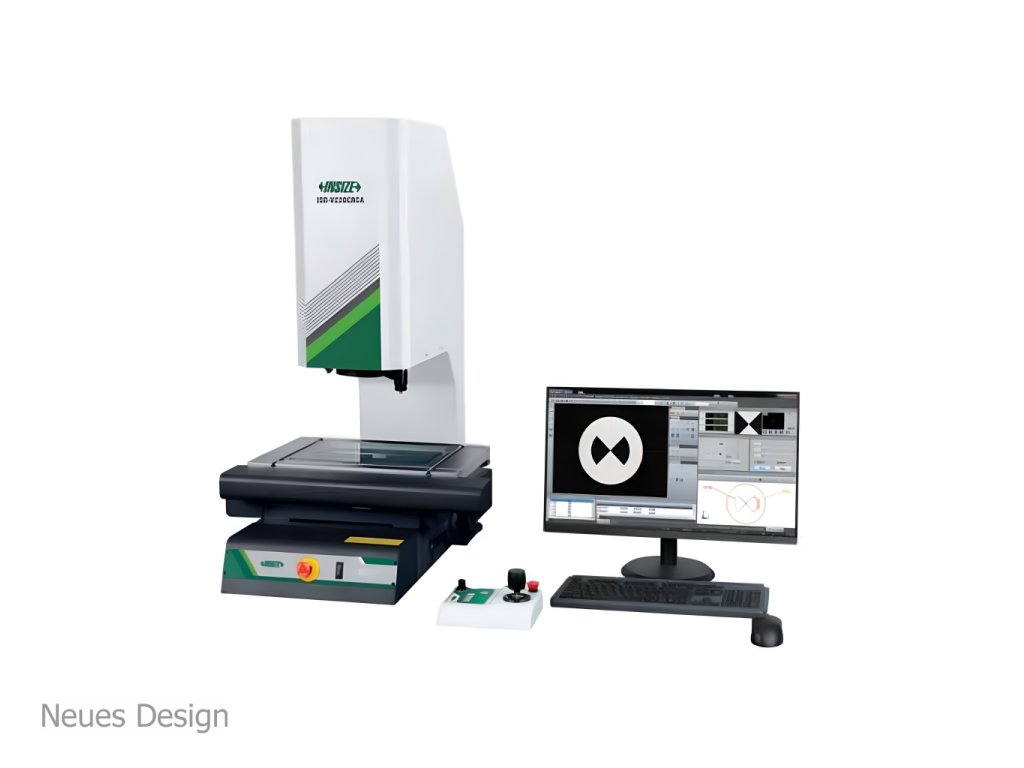

Optisches Messgerät Vision INSIZE ISD-V270CNCA

Optisches CNC-Messsystem INSIZE mit Vergrößerung 33x~208,6x, Messbereiche X=270mm, Y=170mm, Z=150mm, Gesamtfläche 500x330mm, Glasfläche 350x250mm, Software und Computer.

Lieferung bis:
12.12.2024
Im Zentrallager des Herstellers
Artikelnummer: ISD-V270CNCA
Marke: INSIZE
999 999 € 1 199 998,80 € inkl. MwSt.
Kategorie: Optische Messgeräte
Serie: ISD-V-CNCA
Artikelnummer: ISD-V270CNCA

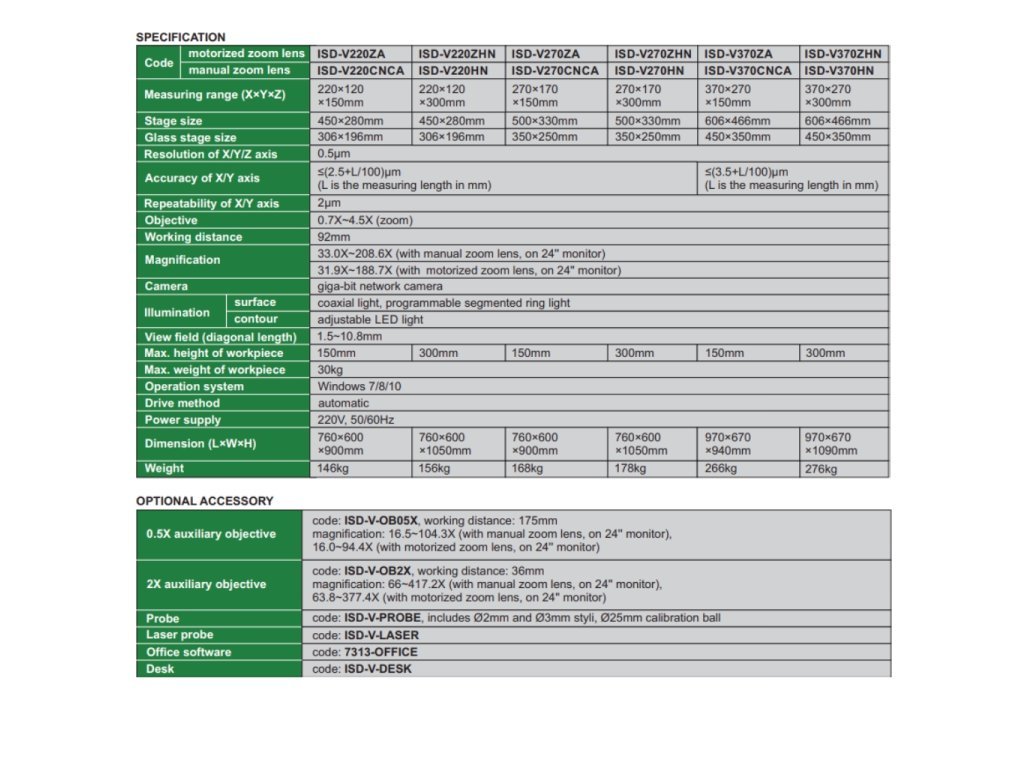

Technische Informationen

  • CNC-gesteuertes optisches Messgerät mit Kamera
  • Computer und professionelle Software sind enthalten
  • Es erkennt automatisch Kanten, fokussiert, misst, scannt, kalibriert usw.
  • Statistische Prozesskontrolle zur frühzeitigen Erkennung von Abweichungen
  • Programmierbares LED-Ringlicht
  • Objektiv mit koaxialem Licht

Messbereich - Achsen

  • X = 270 mm
  • Y = 170 mm
  • Z = 150 mm

Tischgröße

  • 500 x 330 mm

Glastischgröße

  • 350 x 250 mm

Auflösung der X-/Y-/Z-Achse

  • 0,5 um

Genauigkeit der X-/Y-/Z-Achse

  • ≤ (2,5 + L/ 100) μ m (L ist die Messlänge in mm)

Wiederholbarkeit der X-/Y-/Z-Achse

  • 2 µm

Objektiv

  • 0,7- bis 4,5-fach (Zoom)

Arbeitsabstand

  • 92mm

Vergrößerung

  • 33x ~ 208,6x (auf 24"-Monitor)

Kamera

  • Giga-bit network

 Beleuchtung

  • Oberfläche - Koaxiallicht, Segment-Ringlicht, programmierbar
  • Kontur - LED-Beleuchtung einstellbar

Sichtfeld (Diagonale)

1,5 ~ 10,8 mm

Max. Höhe des Werkstückes

  • 150mm

Max. Gewicht des gemessenen Werkstückes

  • 30 kg

Achsbewegung

  • automatisch

Stromversorgung

  • 110/220 V , 50/ 60 Hz

Gewicht und Abmessungen ( LxBxH )

  • 146 kg, 760 x 600 x 900 mm

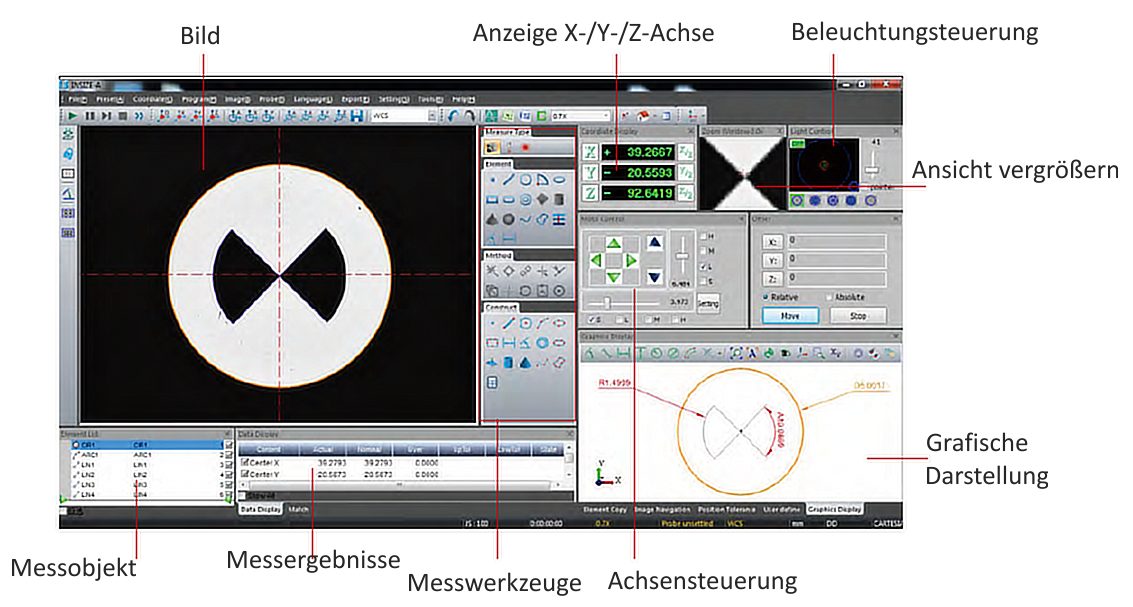

Messsoftware

Betriebssystem

  • Windows 7/8/10



Messsystem für das Betriebssystem Windows 7/10 mit Funktionen wie Fokusassistent und Steuerung von Hilfslicht. Es bietet mehrere Methoden der Bildmessung: intelligente automatische Kantenerkennung, Auswahl der Punkte - Bereich/mehrere Teile; mit der Maus, benachbarte Punkte, mit dem Fadenkreuz, Punktzoom, vergleichende Auswahl, Punkt von der Kante/Kontur usw.. Es unterstützt Scannen, Bildnavigation, Benutzereinstellungen, Pixelkalibrierung und andere Funktionen. Bild- und Messtastermessungen können synchronisiert werden. Daten können nach Excel, Word, SPC und Messelemente in das Dxf-Format exportiert werden.



Funktionen

  • Grundelemente: Kreis, Linie, Radius, Ebene, Zylinder, Kegel usw.
  • Fortgeschrittenere geometrische Funktionen: Positionstoleranz, Ebenheit, Geradlinigkeit, Konzentrizität usw.

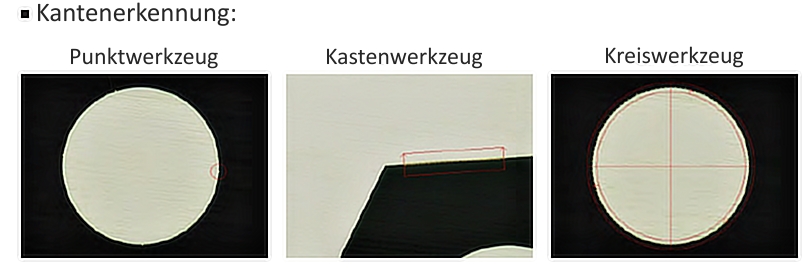

Automatische Kanten- und Profilerkennung

  • VISION erkennt automatisch Kanten, wertet dann automatisch aus, ohne eventuellen Bedienerfehler

Erstellen von Messprogrammen

  • Arbeitsmodus „zeig und wiederhol“.  Das Programm kann im halbautomatischen Modus gestartet werden. Der Bediener bewegt die Maschine mithilfe der Schlingen, die Kantenerkennung erfolgt automatisch.

Messung von Dimensionen

Geometrische Messung

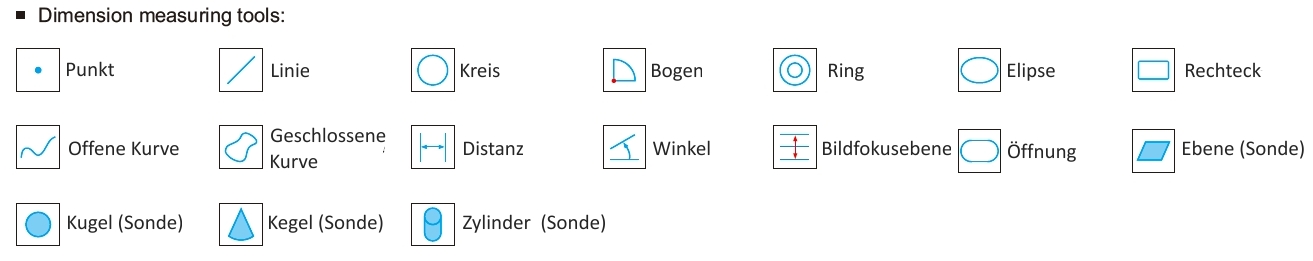

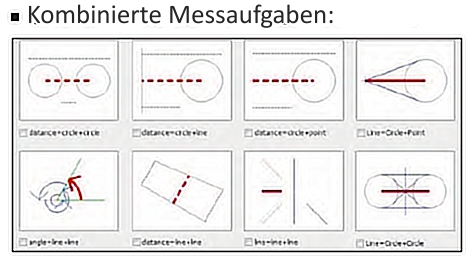

Messmethoden und Elementenkonstruktionen

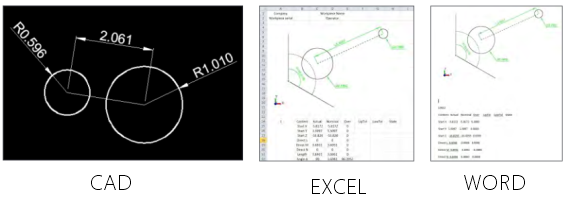

Datenübergabe an CAD, EXCEL und WORD

Export dat



Kantenscannen

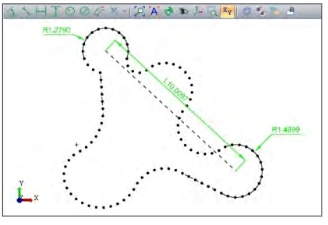

Konturscannen

skenování obrysu

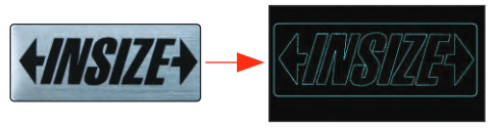

Profilscannen

skenování profilu

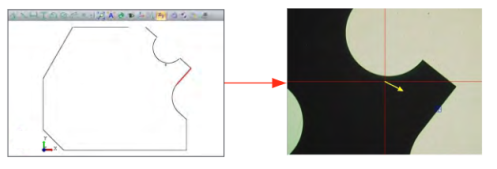

CAD-Messung

cad_měření

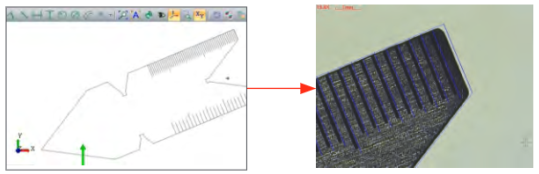

CAD-Vergleichung

cad_porovnávání



Liste der Funktionen und Eigenschaften

  • Es wertet die Koordinaten oder Position einzelner Elemente aus und dann können einzelne Distanzen beliebig kombiniert werden
  • Misst Länge, Geradheit, Winkel und Startpunkte einer Linie
  • Es misst die Koordinaten des Mittelpunkts, Durchmesser, Radius und der Rundheit von Kreisen - inklusive Grafikausgabe
  • Misst den Abstand zwischen zwei Elementen
  • Misst Durchmesser, Radius, Winkel, Radiusrundheit
  • Misst den Winkel in einem gegebenen Satz von Elementen
  • Bewertet geometrische Größen wie: Konzentrizität, Koaxialität, Symmetrie, Position, Rechtwinkligkeit, Parallelität und andere.
  • Die Software bietet sowohl eine automatische als auch eine manuelle Kantenerkennung an
  • Jedes Programmelement (Linie, Kreis, Radius, ...) kann seine eigene Lichteinstellungen haben Damit können Sie ideale Bedingungen für einen automatischen Ablauf des Messprograms sicherstellen.
  • Export der Daten an CSV, Excel, Word, CAD
  • Auch Berechnungsfunktionen können in das Programm integriert werden
  • Möglichkeit, Makros für eine beschleunigte Programmierung zu erstellen




 Die Lieferung umfasst:

  • 1 St. Bildverarbeitungsgerät Vision INSIZE ISD-V150A
  • 1 St. Computer
  • Messsoftware-CD
  • Kalibrierstück (Glassplatte)
  • 1 St. Fußschalter
  • Staubschutzhaube




Optionales Zubehör

  • 0,5-fach Zusatzobjektiv – ISD-V-OB05X
  • 2-fach Zusatzobjektiv – ISD-V-OB2X
  • Messtaster ISD-V-PROBE
  • Software 7313-OFFICE

+ Dienstleistungspaket*

"Professionelle Installation

"Vollständige Einrichtung für den Betrieb

"Bedienerschulung



* Die Preise für Dienstleistungen sind nicht im Preis des Härteprüfers enthalten. Bitte kontaktieren Sie uns für den genauen Preis der Dienstleistungen.
