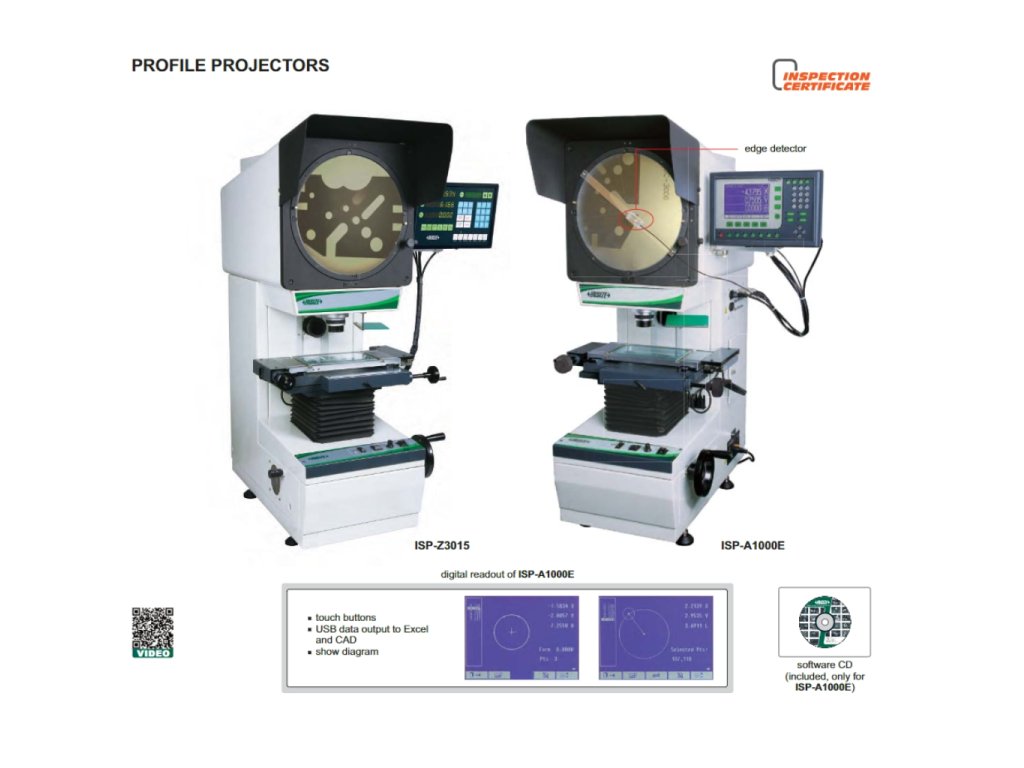

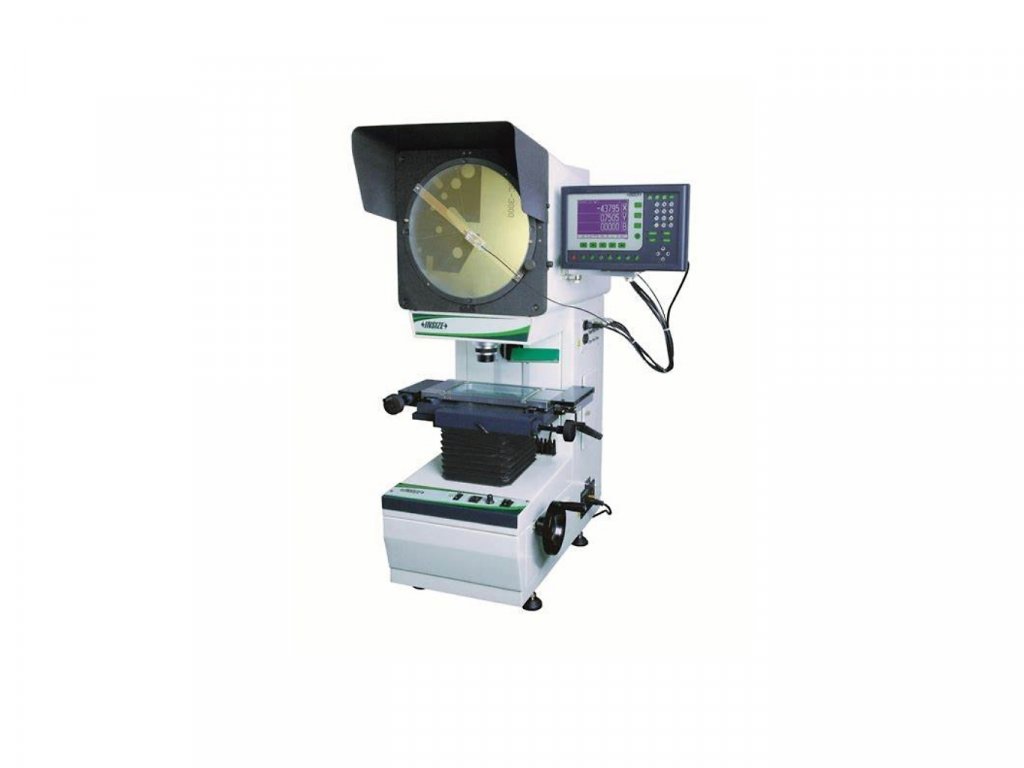

Profilprojektor, INSIZE ISP-A1000E
Profilprojektor ISP-A1000E von INSIZE mit Kantenerkennung, 10-fache Vergrößerung mit ±0,08 % Genauigkeit. Der Durchmesser der Glasmattscheibe beträgt 300 mm und sie ist um 360° drehbar. Mit der Möglichkeit der Datenausgabe über RS232C und USB, inklusive Software.
Kategorie: | Profilprojektoren/Messprojektoren |
---|---|
Serie: | ISP |
Artikelnummer: | ISP-A100E |

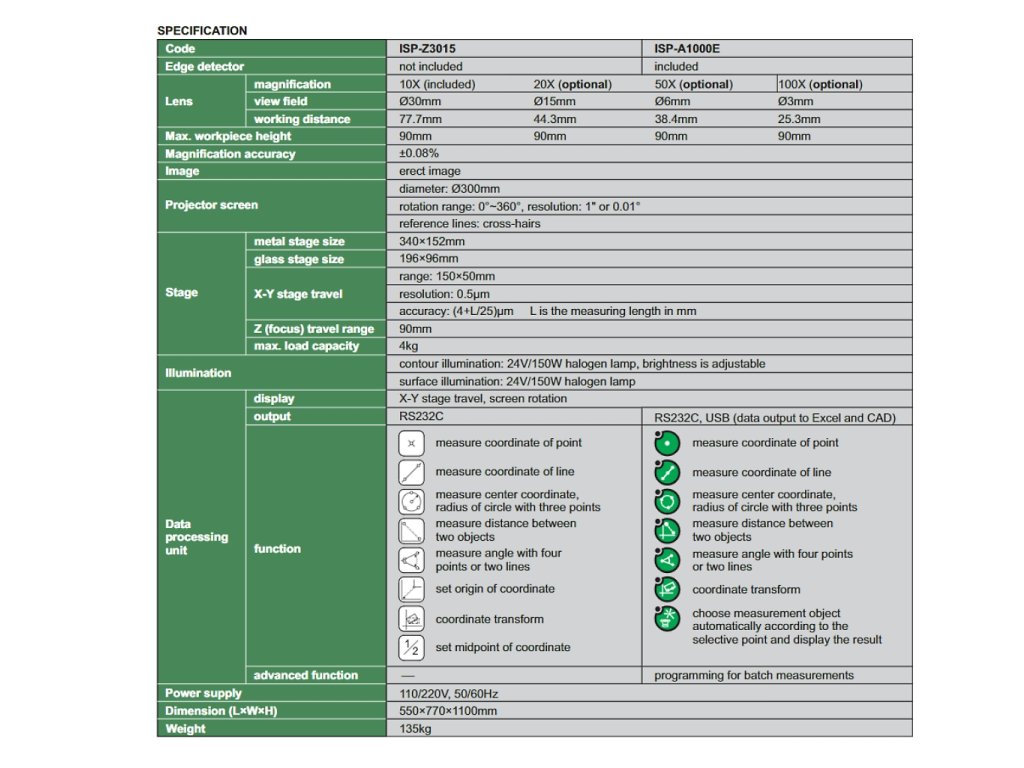

Technische Informationen
- Einschließlich Kantendetektor
- Display mit intuitiver Steuerung
- Alle Daten können über USB in Excel und CAD gesendet werden
Vergrößerung
- 10X (20X, 50X, 100X optional)
Blickfeld
- Ø 30 mm (optional 15 mm, 6 mm, 3 mm)
Arbeitsentfernung
- 77,7 mm (44,3 mm, 38,4 mm, 25,3 mm optional)
Max. Höhe des gemessenen Objekts
- 90 mm
Genauigkeit der Vergrößerung
- ± 0,08 %
- Virtuell (Vertikalbildschirm)
Bildschirm des Projektores / Mattscheibe
- Durchmesser: Ø 300 mm
- Drehbereich: 0°~360°
- Auflösung: 1" oder 0,01°
- Referenzlinie: Fadenkreuz
Messtisch
- Abmessungen des Stahlkreuzltisches
- 340 x 152 mm
- Abmessungen des Glasmesstisches
- 196 x 96 mm
- X-Y-Bewegungsbereich des Messtisches
- Messbereich: 150 x 50 mm
- Ziffernschrittwert: 0,5 µm
- Genauigkeit (L ist die Messlänge in mm): (4+L/25) µm
- Z-(Fokus-) Bewegungsbereich
- 90 mm
- Werkstückgewicht
- 4 kg
Beleuchtung
- Umriss
- Halogenlampe 24V/150W mit einstellbarer Helligkeit
- Oberfläche
- Halogenlampe 24V/150W
Daten-prozessor
- Anzeige
- X-Y-Bewegung, drehbares Display
- Datenausgang
- RS252C und USB (Datenausgabe an Excel und CAD)
- Funktionen
- Messen der Koordinaten eines Punktes
- Messen der Koordinaten einer Linie
- Den Mittelpunkt und den Radius eines Kreises mit drei Punkten messen
- Messung des Abstandes von zwei Objekten
- Messung des Winkels zwischen zwei Linien oder vier Punkten
- Koordinatenverschiebung
- Automatische Messung des Objekts nach dem ausgewählten Punkt
Gewicht
- 135 kg

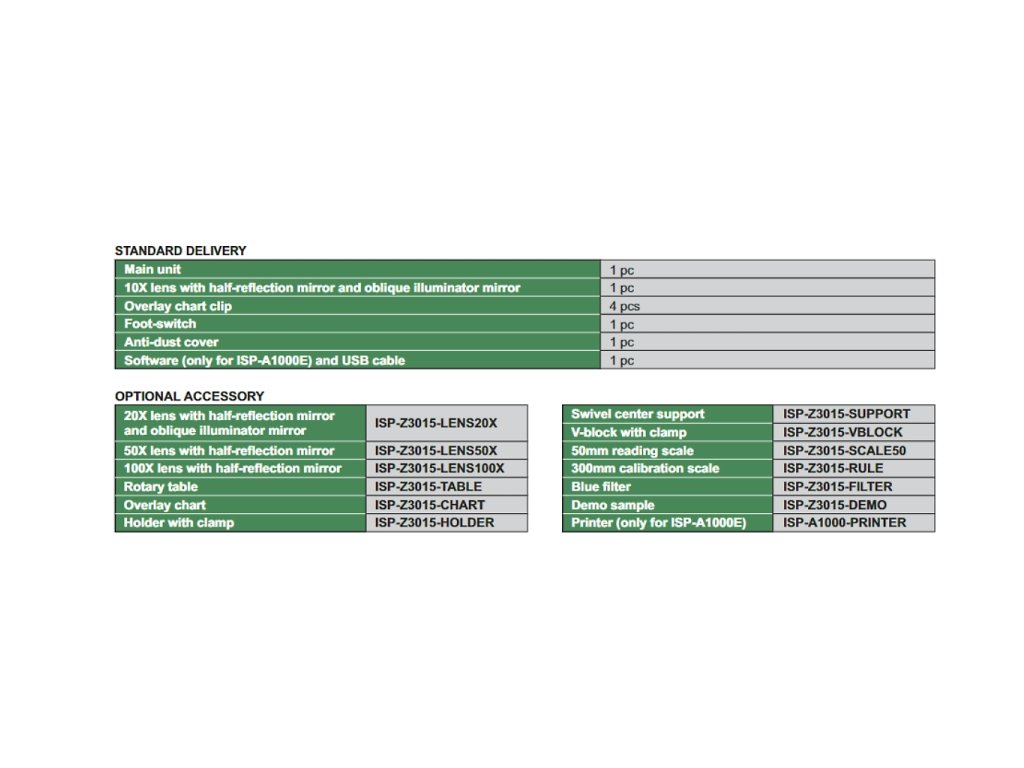

Die Lieferung umfasst:
- Profilprojektor INSIZE ISP-A1000E
- 10-fach Objektiv mit halbdurchlässigem Spiegel und Spiegel mit schiefem Beleuchtungsspiegel
- Klips zum Befestigen der Folie an der Mattscheibe
- Fußschalter
- Staubschutzhaube
- Software und USB-Kabel

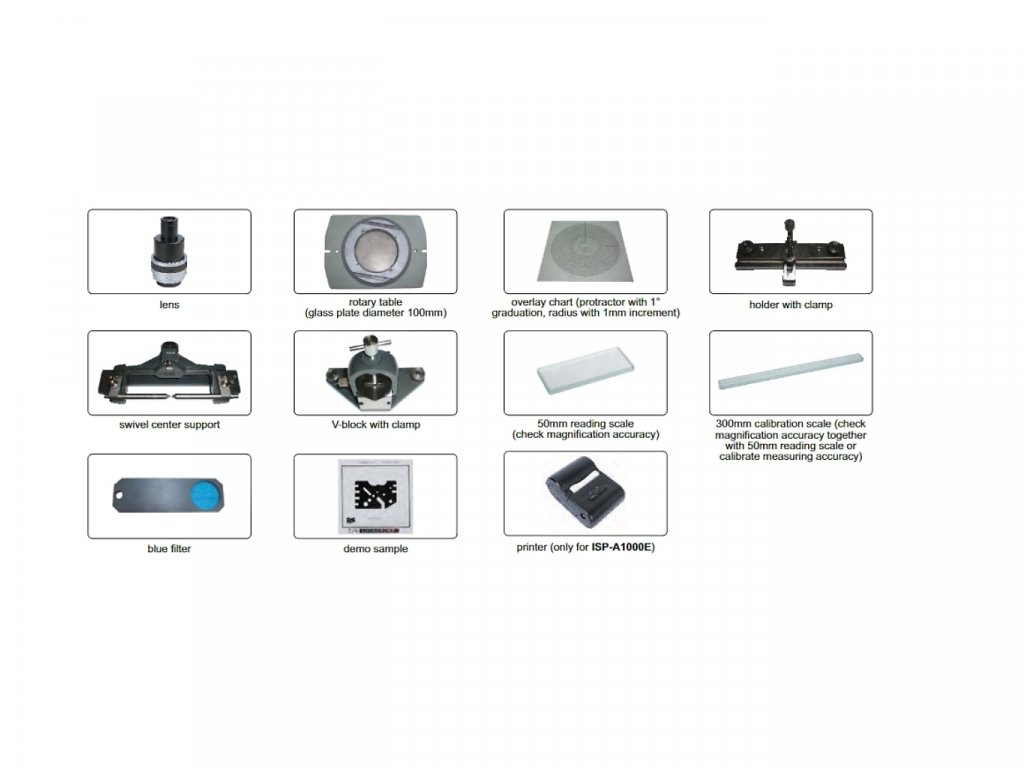

Optionales Zubehör
- 20X-Objektiv mit halb-durchlässigem Spiegel und schiefem Beleuchtungsspiegel (ISP-Z3015-LENS20X)
- 50X-Objektiv mit halb-durchlässigem Spiegel (ISP-Z3015-LENS50X)
- 100X-Objektiv mit halb-durchlässigem Spiegel (ISP-Z3015-LENS100X)
- Drehtisch (ISP-Z3015-TABLE)
- Durchscheinende Schablonen mit Skalen (ISP-Z3015-CHART)
- Halterung mit Klemme (ISP-Z3015-HOLDER)
- Schwenkmittelstütze (ISP-Z3015-SUPPORT)
- Vorrichtung mit der Aufnahme zur Spitzen (ISP-Z3015-VBLOCK)
- 50 mm Lineal (ISP-Z3015-SCALE50)
- 300 mm Kontrolllineal (ISP-Z3015-RULE)
