Schweisslehre, INSIZE 4850-1

Technische Informationen

• Hergestellt aus rostfreiem Stahl

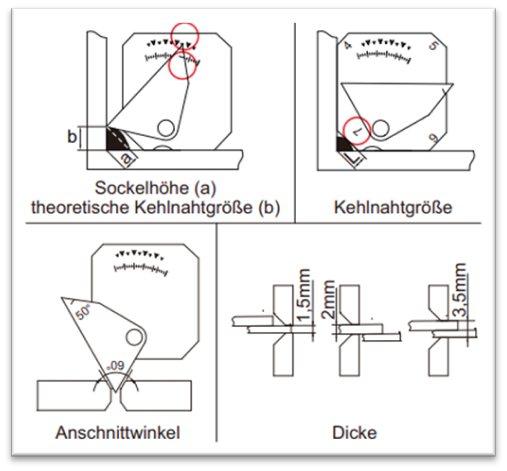

• 5 Messarten

Sockelhöhe (a)

• Messbereich
  • 0-18 mm
• Skalenteilung
  • 1 mm
• Genauigkeit
  • ± 0,5 mm

Theoretische Kehlnahtgröße

• Messbereich
  • 2-12 mm
• Skalenteilung
  • 1 mm
• Genauigkeit
  • ± 0,5 mm

Kehlnahtgröße

• Messbereich
  • 4, 5, 6, 7 mm
• Genauigkeit
  • ± 0,5 mm

Anschnittwinkel

• Messbereich
  • 50°, 60°
• Genauigkeit
  • ± 1°

Dicke

• Messbereich
• 1,5; 2; 3,5 mm
• Genauigkeit
  • ± 0,2 mm
